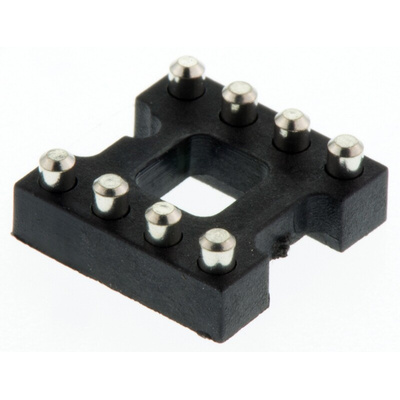

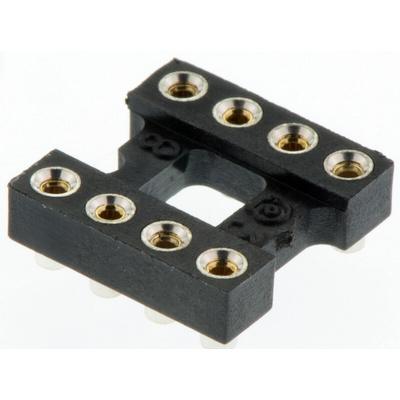

08-3518-00, Aries Electronics 2.54mm Pitch Vertical 8 Way, SMT Open Frame IC Dip Socket, 3A, Гнездо

7106629
Номер производителя: 08-3518-00Производитель: Aries Electronics
Цена за шт.
594.00 руб. (С НДС) *
Количество 10+ 25+ 50+ 100+
Цена 501.00 руб. 429.00 руб. 390.00 руб. 345.00 руб.

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Series 518 Surface Mount Open Frame Collet Sockets

Open frame allows for more efficient utilization of board space and better cooling. Compatible with automatic insertion equipment. Side-to-side and end-to-end stackable.

Body material is black UL 94V-0 Glass-Filled 4/6 Nylon
Pin body is Brass Alloy 360 1/2 hard per UNS C36000 ASTMB16-000
4-fingered collet contact is Beryllium Copper Alloy per UNS C17200 ASTM-B194-01.
Insertion Force=180 grams/pin; Withdrawal Force=90 grams/pin;
Normal Force=140 grams/pin; based on a .018 [.46] diameter test lead.
Accepts leads .015-.025 mm diameter, 2.54-3.18 mm long.
Suggested PCB pad size=1.60 mm diameter

Техническая спецификация
pdfSeries 518 Surface Mount Open Frame Collet Sockets Data Sheet
Глубина:
10.16мм
Длина:
10.16мм
Кол-во контактов:
8
Концевая заделка:
Припой
Материал контактов:
Бериллиевая медь
Материал корпуса:
Нейлон
Номинал тока:
3A
Ориентация:
Вертикальный
Покрытие контактов:
Золото над никелем
Рабочая температура - максимальная:
+105°C
Рабочая температура - минимальная:
-55°C
Размеры:
10.16 x 3.71 x 10.16мм
Рамка тип:
Открытая рамка
Тип монтажа:
Поверхностное крепление
Шаг:
2.54мм
Ширина:
3.71мм
Ширина строки:
7.62мм
