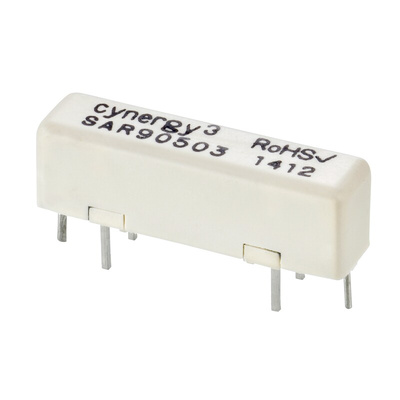

HV Vacuum Encapsulated S Series, PCB Mount
These high voltage reed relays have a compact 30mm size package so are ideal for use where PCB space is at a premium. They offer a low contact resistance and are suitable for many high voltage applications at DC and low frequency.
Compact footprint
Designed for high voltage applications
Rhodium contacts offer low resistance
Long life: dry switching - 109 operations, 10W switching - 108 operations
S Series High Voltage Relays DatasheetВремя работы, в том числе отказов:
1мс
Высота:
8.5мм
Глубина:
7.3мм
Диапазон рабочих температур:
-20 → +70°C
Длина:
27.6мм
Изоляция катушка-контакт:
3кВ перем./пост. тока
Катушка напряжение:
5В пост. тока
Конфигурация контактов:
SPST
Максимальная коммутируемая мощность постоянного тока:
10 Вт
Максимальное коммутируемое напряжение переменного тока:
20В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
20В пост. тока
Максимальный ток коммутации переменного тока:
0.5 A
Максимальный ток коммутации постоянного тока:
0.5 A
Материал контактов:
Rhodium
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-20°C
Размеры:
27.6 x 7.3 x 8.5мм
Сопротивление катушки:
140Ом
Сопротивление контакта:
30 мОм
Срок службы:
100000000 (Электрический) циклов
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
