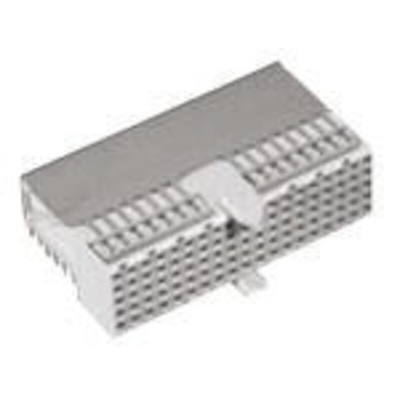

100147-1, TE Connectivity, Z-PACK HM 2mm Pitch Hard Metric Type A Backplane Connector, Female, Right Angle, 22 Column, 5 Row, 110, Разъем

7121356
Номер производителя: 100147-1Производитель: TE Connectivity
Цена за шт.
4860.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

TE Connectivity Z-PACK™ HM Type A Backplane Connectors

Z-PACK™ HM 2mm Type A backplane right angle and vertical mounting header and receptacle connectors for a 2mm HM interface available as free or fixed board PCB mounting with ground return shielding options, ACTION PIN post contact options and various CompactPCI designation configurations, please refer to additonal data table for details. These Z-PACK™ Hard Metric Type A backplane connectors have UL 94V-0 polyester housings with multi-purpose centre mating alignment and have standard crosstalk with the exception of stock number 739-0981 which offers reduced crosstalk.

The Z-PACK 2 mm HM Interconnection System is designed as a two part system for the connection of free boards (Daughterboards or PCBs) to fixed boards (Motherboards, Backplane or Backpanel) and feed the connection through the fixed board.

Техническая спецификация
pdfZ-Pack 2mm Female Connector Technical Drawing
Кол-во контактов:
110
Количество рядов:
5
Концевая заделка:
Припой
Материал контактов:
Фосфорная бронза
Материал корпуса:
PBT
Номинал тока:
1.5A
Номинальное напряжение:
500 В перем. тока
Ориентация корпуса:
Правый угол
Покрытие контактов:
Золото над никелем
Рабочая температура - максимальная:
+125°C
Рабочая температура - минимальная:
-55°C
Род:
Female
Серия:
Z-PACK HM
Тип монтажа:
Сквозное отверстие
Тип соединителя объединительной платы:
Hard Metric Type A
Число столбцов:
22
Шаг:
2мм
