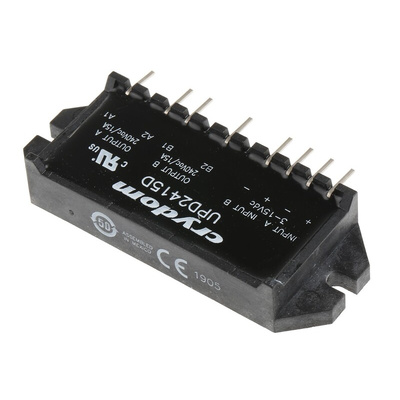

UPD2415D, Sensata / Crydom Solid State Relay, 15 A rms Load, PCB Mount, 280 V rms Load, 15 V dc Control, Реле

7125991
Номер производителя: UPD2415DПроизводитель: Sensata / Crydom
Цена за шт.
27346.80 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

UPD24D Series - SIL PCB Mount SSR, Dual Channel

High current SIL PCB mount SSR packages for switching AC load currents up to 25 amp per channel, at up to 280Vrms. Applications include OEM equipment, heating control in ovens, lighting controllers and AC motor drives. Ideal solution for high-power switching applications with limited panel space

SIL SSR PCB mount package
Dual channel, 2 relays in one package with independent control input
SCR ouptut for heavy industrial loads
High Surge Rating
Zero cross rating (-10 part numbers) and random-fire options
Operating temperature range: - 40 → + 80°C
Dimensions: H28 x W78 x D12.7mm

Техническая спецификация
pdfUPD24D Series PCB Mount Data Sheet
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Вид упаковки:
SIP
Высота:
29мм
Глубина:
0.5in
Диапазон нагрузочного напряжения:
24 → 280Вrms
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
3 → 15 В пост. тока
Длина:
78.4мм
Максимальное время включения:
1/2Cycle
Максимальное напряжение нагрузки:
280 В rms
Максимальное напряжение управления:
15 В пост. тока
Максимальный ток нагрузки:
15 A rms
Минимальное напряжение нагрузки:
24 В rms
Минимальное напряжение управления:
3 В пост. тока
Минимальный ток нагрузки:
150mA rms
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
3.086 x 0.5 x 1.125in
Тип клеммы:
Сквозное отверстие
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
0.1mA rms
Устройства вывода:
SCR
