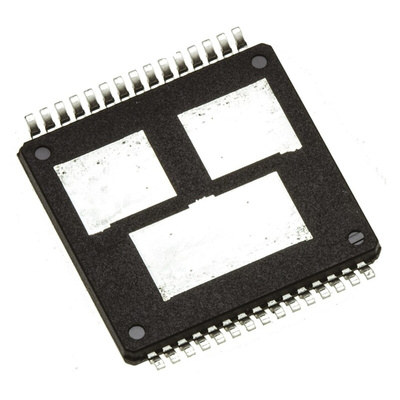

Automotive Full Bridge Motor Drivers, STMicroelectronics
These full bridge (H-Bridge) motor driver devices are intended for a wide range of automotive applications.
Features
• Output current: 30A
• Undervoltage and overvoltage shutdown
• Overvoltage clamp
• Thermal shut down
• Cross-conduction protection
• Linear current limiter
• Very low standby power consumption
• PWM operation up to 10 kHz
• Protection against loss of ground and loss of Vcc
RS Product Codes
714-7746 VNH3SP30TR-E 30A 45mΩ 10kHz H-Bridge
920-6285 VNH3SP30TR-E 30A 45mΩ 10kHz H-Bridge (Pack of 1000)
Standards
AEC-Q100
Motor Controllers & Drivers, STMicroelectronics
Техническая спецификация
DatasheetESD Control Selection Guide V1Автомобильный стандарт:
AEC-Q100
Высота:
2.25мм
Выходная конфигурация:
Полный мост
Длина:
17.2мм
Количество контактов:
30
Максимальное напряжение коллектор-эмиттер:
40 В
Максимальный ток коллектора IGBT:
30A
Напряжение питания - максимальное:
36 В
Напряжение питания - минимальное:
5.5 В
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
17.2 x 16 x 2.25мм
Тип двигателя:
Brushed DC
Тип монтажа:
Поверхностное крепление
Тип упаковки:
MultiPowerSO
Типичная частота переключения:
10кГц
Ширина:
16мм
