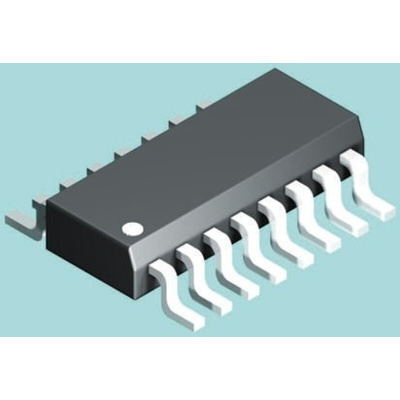

STMicroelectronics SG3524P, Dual PWM Controller, 40 V, 300 kHz 16-Pin, SOIC, ШИМ регулятор

7147850
Номер производителя: SG3524PПроизводитель: STMicroelectronics
Цена за шт. (норма упаковки 2 шт)
690.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

PWM Controllers, STMicroelectronics

Pulse-width modulator (PWM) controllers can support isolated and non-isolated AC-DC and DC-DC switch mode power supplies. They are based on the most popular topologies in both single-ended, such as fly-back, forward or quasi-resonant controllers, and double-ended configurations, such as asymmetrical half-bridge, for Switch Mode Power Supplies (SMPS).
The PMW controllers also integrate a comprehensive set of protections for enhanced robustness and reliability.

PWM (Pulse Width Modulation) Controllers, STMicroelectronics

Техническая спецификация
pdfSG3524 REGULATING PULSE WIDTH MODULATORS Data Sheet
pdfESD Control Selection Guide V1
Время нарастания:
200нс
Время спада:
100нс
Высота:
1.65мм
Выходной ток:
100 мА
Длина:
10мм
Количество выходов:
2
Количество контактов:
16
Максимальная частота переключений:
300 кГц
Максимальный рабочий цикл:
45%
Метод управления:
Напряжение
Напряжение выходное:
18 В
Напряжение питания - максимальное:
40 В
Напряжение питания - минимальное:
8 В
Рабочая температура - максимальная:
+70 °C
Рабочая температура - минимальная:
0 °C
Размеры:
10 x 4 x 1.65мм
Тип PWM контроллера:
Voltage Mode
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Топология:
Push-Pull
Ширина:
4мм
