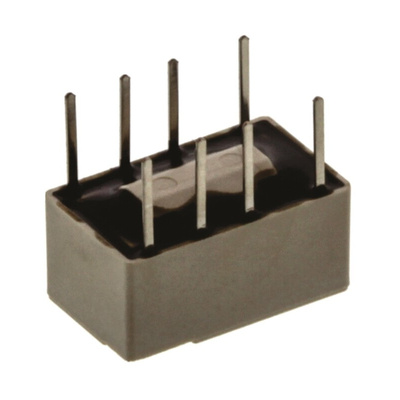

1-1462038-6, TE Connectivity, 12V dc Coil Non-Latching Relay DPDT, 2A Switching Current PCB Mount, 2 Pole, Реле

7181800
Номер производителя: 1-1462038-6Производитель: TE Connectivity
Цена за шт.
1359.00 руб. (С НДС) *
Количество 10+ 25+ 100+ 250+
Цена 1293.00 руб. 1221.00 руб. 1158.00 руб. 1020.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

TE Connectivity PCB Mount Signal Relay - IM Series

IM series slimline PCB mount signal relays with a low profile of 5.65mm that occupy a minimum board space of 60mm². These slimline IM series PCB mount signal relays have a low coil power consumption of 140mW for standard coil, 100mW for bistable and 50mW for the ultra high sensitive versions, along with a high dielectric surge capability and 300g mechanical shock resistance.

Features and Benefits:

• Slimline and low profile - 10x6x5.65 mm
• Bifurcated contacts, gold plated
• Hermetically sealed (RT V), IP67
• High mechanical shock resistance up to 300G functional, 500G survival
• Insulation resistance at 500V dc >10⁹Ω
• High surge capability (1.2/50 μs and 10 / 700 μs) meets Telcordia GR 1089, FCC Part 68 and ITU-T K20,21,45.
• 1500V between open contacts and 2500V between coil and contacts

Applications:

• Telecommunication equipment
• Optical network terminals
• Office equipment
• Test and measurement equipment
• Medical equipment
• Automotive applications

Approvals

UL

Техническая спецификация
pdfDatasheet
Высота:
5.8мм
Глубина:
5.7мм
Длина:
10мм
Изоляция катушка-контакт:
1.8кВ rms
Катушка напряжение:
12В пост. тока
Количество полюсов:
2
Коммутируемый ток:
2A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
220В пост. тока
Мощность катушки:
140мВт
Серия:
IM
Сопротивление катушки:
1.029 кОм
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
