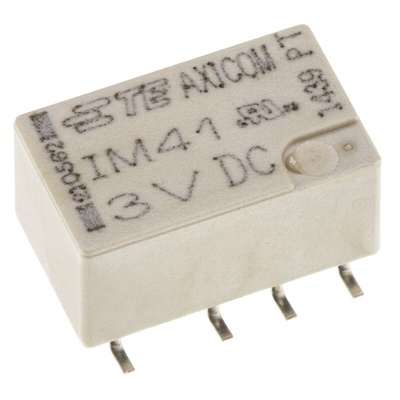

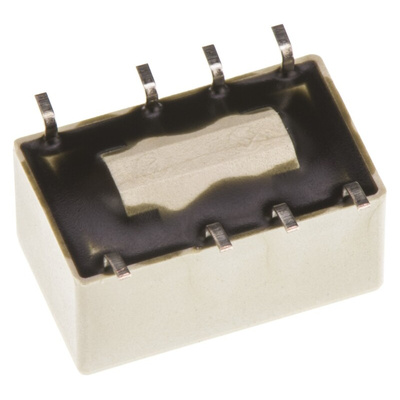

Telecom/Signal Relay IM Series
Slimline and low profile - 10x6x5.65 mm
Gull wing SMT legs
Bifurcated contacts, gold plated
Hermetically sealed (RT V), IP67
High mechanical shock resistance up to 300G functional, 500G survival
Insulation resistance at 500Vdc >109Ω
High surge capability - meets Telcordia TR-NWT-001089 (2 / 10 μs) & EC 60950 (10 / 700 μs)
Approvals
UL
Техническая спецификация
Datasheet
PCN
Диапазон рабочих температур:
-40 → +85°C
Изоляция катушка-контакт:
1.8кВ rms
Катушка напряжение:
3В пост. тока
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
220В пост. тока
Максимальный ток коммутации переменного тока:
2 A
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Золоченый
Применение:
Automotive, Telecommunications
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Сопротивление катушки:
90Ом
Срок службы:
100000000 (Механический) циклов
Тип клеммы:
Поверхностное крепление
Тип монтажа:
Поверхностное крепление
