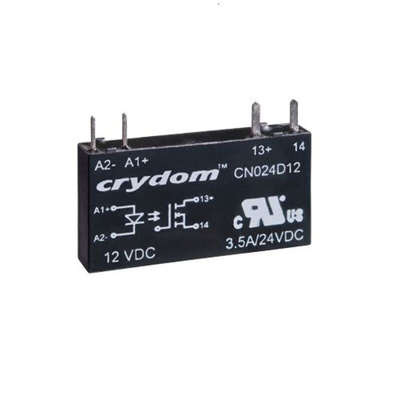

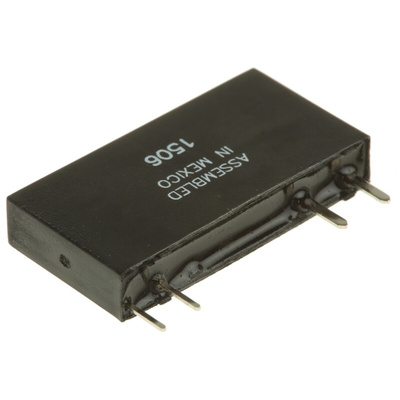

CN024D05, Sensata / Crydom Solid State Relay, 3.5 A Load, PCB Mount, 24 V dc Load, 12 V dc Control, Реле

7203940
Номер производителя: CN024D05Производитель: Sensata / Crydom
Цена за шт.
7800.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Sensata | Crydom Solid-State Relay, 3 to 12V DC Control Voltage Range, 1mA to 3.5A Load Current Range - CN Series - CN024D05

When you need to squeeze a switch onto your PCB, use this solid-state relay from Sensata | Crydom. It has a mini-SIP package design with dimensions of 28 (L) x 5 (W) x 15mm (H) to keep its footprint small. Through-hole mounting saves you from having to wire up your terminals, so installation is quick and neat. As it's an SSR, it has no moving parts, so you can rest assured it won't wear down over time. A relay like this one is a handy choice for applications such as medical equipment, measuring instruments and industrial computers.

Features & Benefits

• Low off-state leakage current of 0.001mA keeps circuits working safely
• Turn-on time of 120μs and turn-off time of 100μs for speedy operations
• Labelled inputs and outputs for easy connections
• Wide operating temperature range between -20°C and +80°C for use in harsh conditions

What's the operating voltage of this SSR?

This SSR has an operating voltage range of 0 to 24V DC for compatibility with low-power systems.

DC Switching

Техническая спецификация
pdfDatasheet
pdfDeclaration of Conformity 2014/35/EU
pdfLine Drawing - CN024D05
Вид упаковки:
Mini-SIP
Высота:
15мм
Глубина:
5мм
Диапазон нагрузочного напряжения:
0 → 24В пост. тока
Диапазон рабочих температур:
-20 → +80°C
Диапазон управляющего напряжения:
3 → 12 В пост. тока
Длина:
28мм
Максимальное время включения:
0.12ms
Максимальное напряжение нагрузки:
24 В пост. тока
Максимальное напряжение управления:
12 В пост. тока
Максимальный ток нагрузки:
3.5 A
Минимальное напряжение нагрузки:
0 В пост. тока
Минимальное напряжение управления:
3 В пост. тока
Минимальный ток нагрузки:
1 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-20°C
Размеры:
28 x 5 x 15мм
Тип клеммы:
Сквозное отверстие
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
0.001 мА
