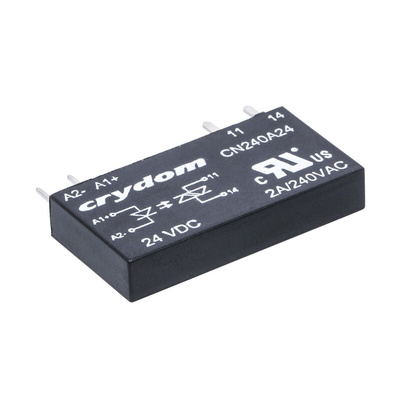

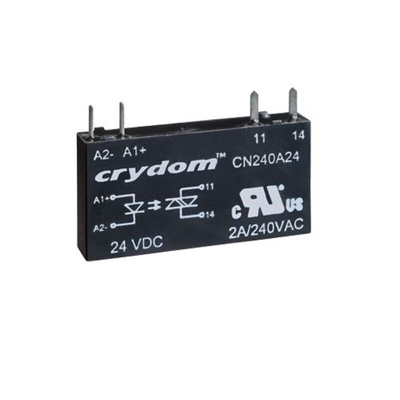

CN240A24, Sensata / Crydom CN Series Solid State Relay, 2 A Load, PCB Mount, 280 V ac Load, 30 V dc Control, Реле

7203969
Номер производителя: CN240A24Производитель: Sensata / Crydom
Цена за шт.
6087.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Sensata | Crydom Solid-State Relay, 2A Rated Load Current, 5mm Width - CN Series - CN240A24

Flip on your device in a jiffy by installing this solid-state relay from Sensata | Crydom. Its rated load current of 2A means it's just the thing for low-power devices. Thanks to its speedy turn-on and turn-off time of half a cycle, your electronics will boot up or down in the blink of an eye. The unit's streamlined dimensions of 28 (L) x 5 (W) x 15mm (H) mean it takes up minimal board space, making it a good fit for high-density PCBs. This device is a practical choice for medical equipment, as well as packaging and processing machinery.

Features & Benefits

• Suitable for use in demanding conditions, thanks to a wide operating temperature range of -20°C to +80°C
• Light weight of 4g won't put strain on your board
• IP67 rating indicates it's dustproof and protected against submersion in 1m of water for up to 30 minutes

How do I install this unit?

For versatility, this SSR is designed to either plug into a standard relay socket or to be soldered directly onto your circuit board.

Zero Voltage Relays

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfDatasheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Вид упаковки:
Mini-SIP
Встречающиеся стандарты:
CE, RoHS Compliant
Высота:
15мм
Глубина:
5мм
Диапазон:
Crydom
Диапазон нагрузочного напряжения:
24 → 280В перем. тока
Диапазон рабочих температур:
-20 → +80°C
Диапазон управляющего напряжения:
15 → 30 В пост. тока
Длина:
28мм
Ёмкость:
1.5пФ
Конфигурация контактов:
SPST
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
280 В перем. тока
Максимальное напряжение управления:
30 В пост. тока
Максимальный ток нагрузки:
2 A
Минимальное напряжение нагрузки:
24 В перем. тока
Минимальное напряжение управления:
15 В пост. тока
Минимальный ток нагрузки:
70 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-20°C
Размеры:
28 x 5 x 15мм
Серия:
CN
Тип клеммы:
Сквозное отверстие
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на печатной плате
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
4 мА
