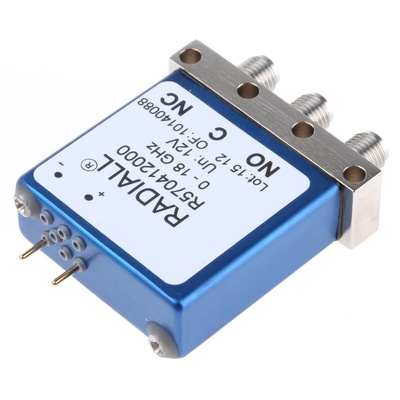

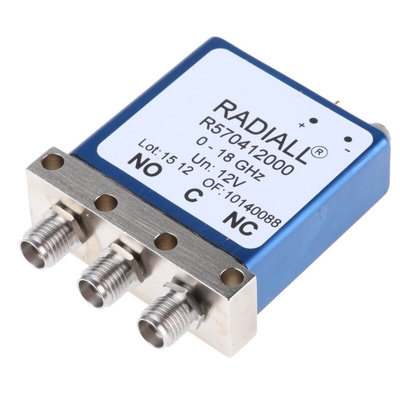

Radiall Failsafe Switch Relay
The Radiall Failsafe series SPDT high-frequency relay is actuated with 12VDC coil voltage at a frequency of 18GHz. It offers excellent reliability, high-performance and operating frequencies from DC to 50 GHz.
Features and Benefits
Impedance is 50ohms
Operating temperature ranging between -40°C and 85°C
Terminal type is PCB-pin
Based on the RAMSES modular concept
Excellent RF performance
Isolation: 50dB at 50 GHz
Insertion Loss: 1.10 dB at 50 GHz
Certifications
ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007
R570412000 DatasheetВносимые потери:
0.50 дБ при 18 ГГц
Время работы, в том числе отказов:
10мс
Встречающиеся стандарты:
RoHS Compliant
Высота:
12.8мм
Глубина:
38мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
38.1мм
Изоляция:
60 дБ при 18 ГГц
Импеданс:
50Ом
Катушка напряжение:
12В
Классификация коммутационных реле:
Универсальное реле
Количество полюсов:
1
Конфигурация контактов:
SPDT
Коэффициент напряжения стоячей волны VSWR:
1.40 dB
Максимальная частота катушки:
18ГГц
Мощность катушки:
100Вт
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
38.1 x 38 x 12.8мм
Срок службы:
100000циклов
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Тип реле:
HF Relay
Электрический ресурс:
10000000 циклов
