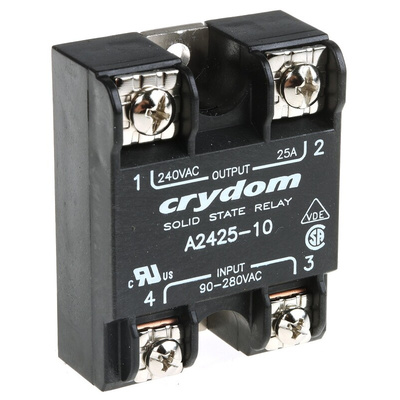

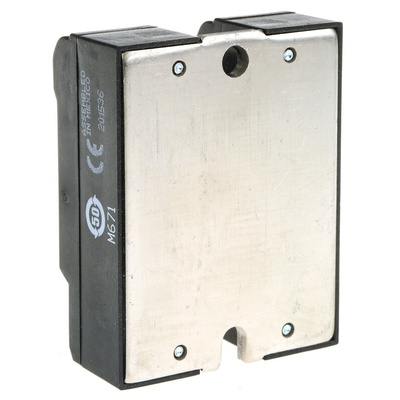

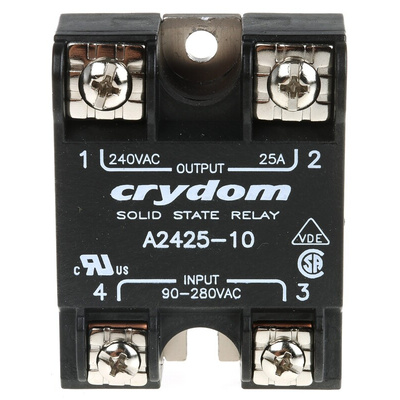

Series 1, 10-125A, 240Vac, ac O/P SSRs
600V blocking capacity
SCR Output
Internal snubber circuitry
Filter, cover and thermal pads available
Terminal Type Screw; Saddle Clamp
Input-output Capacitance: 8pF
Isolation Voltage 4kVrms
Dimensions: H22.9 x D58.4 x W45.7mm
Note
Heat sink not included. For load current de-rating and heat sink details see manufacturers datasheet
Caution
Derating will limit the maximum load current at temperatures above 25 °C
Approvals
UL; CSA; VDE
Instantaneous Switching
Note
Temperature can affect current rating; please consult the data sheet for potential derating.
Техническая спецификация
Series 1 Solid State Relay Data SheetDeclaration of Conformity 2014/35/EUВысота:
58.4мм
Глубина:
19.8мм
Диапазон нагрузочного напряжения:
24 → 280Вrms
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
90 → 280 В перем. тока
Длина:
45.7мм
Конфигурация контактов:
SPST
Максимальное время включения:
10 мс
Максимальное напряжение нагрузки:
280 В rms
Максимальное напряжение управления:
280 В перем. тока
Максимальный ток нагрузки:
25 A
Минимальное напряжение нагрузки:
24 В rms
Минимальное напряжение управления:
90 В перем. тока
Минимальный ток нагрузки:
40 мА rms
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
45.7 x 19.8 x 58.4мм
Тип клеммы:
Винт
Тип коммутации:
Мгновенный
Тип монтажа:
Крепление на панель
Ток утечки в выключенном состоянии:
10 мА rms
Устройства вывода:
SCR
