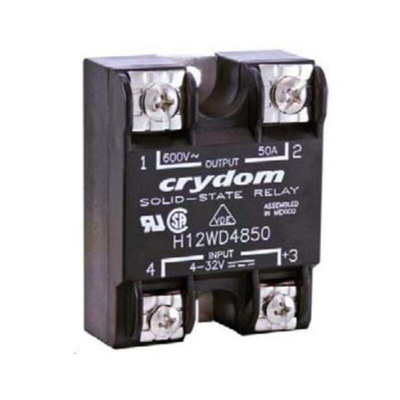

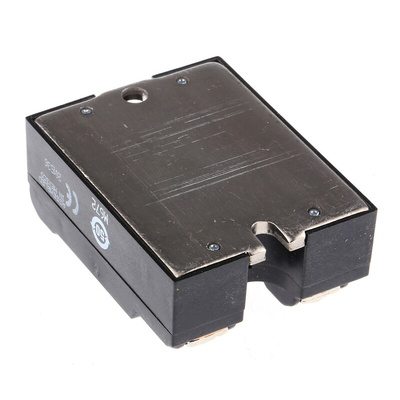

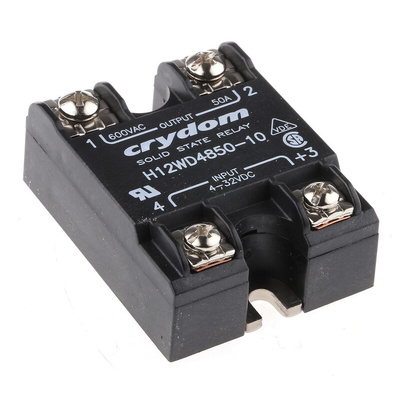

H12WD4850-10, Sensata / Crydom H12WD Series Solid State Relay, 50 A Load, Panel Mount, 660 V rms Load, 32 V dc Control, Реле

7360902
Номер производителя: H12WD4850-10Производитель: Sensata / Crydom
Цена за шт.
24180.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Sensata | Crydom Solid-State Relay, 50A Rated Load Current, 8pF I/O Capacitance - H12WD Series - H12WD4850-10

Boot up your device in a flash with this solid-state relay from Sensata | Crydom. It gives you lightning-fast, instantaneous switching to boost productivity in your automated system. The high current rating of 50A means this unit is a match made in heaven for heavy-duty industrial components. Rest assured, this component won't shift a hair out of place as its anti-rotation barriers keep it secured in position. Install this device to quickly control HVAC, lighting and power applications.

Features & Benefits

• Wide operating temperature range between -40°C and +80°C for use in extreme environments
• Screw terminals make wiring a breeze
• Light weight of 74.9g to place minimal strain on your equipment

When should I choose an SSR with instantaneous turn-on?

Instantaneous turn-on is a good option for systems that need split-second reaction times, but it isn't a good fit if you need to get a handle on capacitative loads. To handle such loads, you should use the zero-cross switching version of this unit (291-2359).

How does an SSR differ from an electromagnetic relay?

SSRs have no moving parts, unlike their electromagnetic counterparts. This makes them resistant to wear, so they last longer.

Instantaneous Switching

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfDatasheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
pdfLine Drawing - H12WD4850-10
Встречающиеся стандарты:
CE, CSA, RoHS Compliant
Высота:
58.4мм
Глубина:
19.8мм
Диапазон нагрузочного напряжения:
48 → 660Вrms
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
4 → 32 В пост. тока
Длина:
45.7мм
Ёмкость:
8пФ
Максимальное время включения:
1/2ms
Максимальное напряжение нагрузки:
660 В rms
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
50 A
Минимальное напряжение нагрузки:
48 В rms
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
150mA rms
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
45.7 x 19.8 x 58.4мм
Серия:
H12WD
Специальные функции:
SCR Output For Heavy Industrial Loads, Redesigned Housing With Anti Rotation Barriers
Тип клеммы:
Винт
Тип коммутации:
Мгновенный
Тип монтажа:
Крепление на панель
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
1mA rms
Устройства вывода:
SCR
