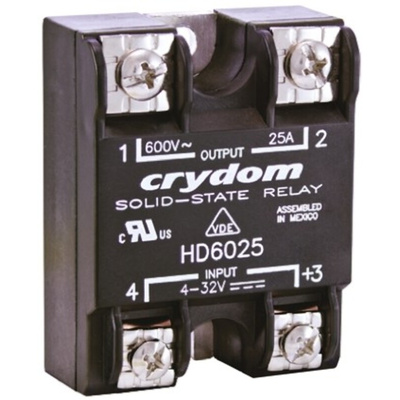

HD6025P, Sensata / Crydom Solid State Relay, 25 A Load, Panel Mount, 660 V ac Load, 32 V dc Control, Реле

7360927
Номер производителя: HD6025PПроизводитель: Sensata / Crydom
Цена за шт.
11158.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Crydom HA/HD Series Solid State Relays

Crydom HA/HD series robust and versatile panel mount solid state relays. These powerful SSRs have superior thermal performance thanks to the use of DBC technology. The HA/HD series solid state relays feature anti-rotation barriers, flexible control voltage options and a wide range of power ratings.

Features and Benefits

SCR output for heavy industrial loads
Zero Voltage or instantaneous turn-on outputs
UL/CSA/VDE Approved, CE Compliant to EN60950-1
Improved SEMS screw and washer
Anti-rotation barriers
AC or DC control
Direct Bond Copper (DBC) substrate
EMC compliant to Level 3
Direct power lead frame
Epoxy free design

Note

Heat sink not included. For load current de-rating and heat sink details see manufacturers datasheet

Caution

Derating will limit the maximum load current at temperatures above 25 °C

Approvals

UL recognised component for Canada and US, VDE

Approvals

UL; C-UL recognised; VDE

Crydom Solid State Relay and Accessories

Техническая спецификация
pdfHA_HD60 Series Data Sheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Высота:
58.4мм
Глубина:
19.8мм
Диапазон нагрузочного напряжения:
48 → 660В перем. тока
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
3 → 32 В пост. тока
Длина:
45.7мм
Конфигурация контактов:
SPST
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
660 В перем. тока
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
25 A
Минимальное напряжение нагрузки:
48 В перем. тока
Минимальное напряжение управления:
3 В пост. тока
Минимальный ток нагрузки:
40mA rms
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
45.7 x 19.8 x 58.4мм
Тип клеммы:
Винт
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на панель
Ток утечки в выключенном состоянии:
5mA rms
Устройства вывода:
SCR
