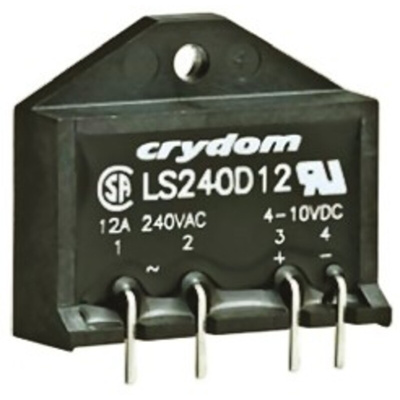

LS Series - SIL SSR 12A at 280Vac
These Crydom LS series SIL SSRs have a metal baseplate design for direct attachment of external heat sink to achieve maximum current ratings. The LS series SCR output is suitable for applications such as motor, heater, lamp and solenoid switching.
Zero-cross switching where stated otherwise random-fire
Техническая спецификация
SSR,LS series,SCR,random turnon,12A/280V
Диапазон нагрузочного напряжения:
24 → 280Вrms
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
4 → 10 В пост. тока
Конфигурация контактов:
SPST
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
280 В rms
Максимальное напряжение управления:
10 В пост. тока
Максимальный ток нагрузки:
12 A
Минимальное напряжение нагрузки:
24 В rms
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
0.15 A rms
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
35.5 x 13.1 x 31мм
Тип клеммы:
Сквозное отверстие
Тип коммутации:
Мгновенный
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
0.1mA rms
