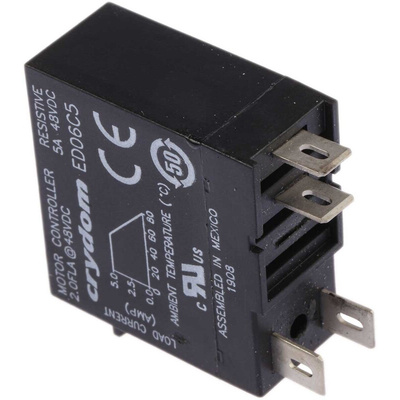

ED06C5, Sensata / Crydom ED Series Solid State Relay, 5 A Load, DIN Rail Mount, 48 V dc Load, 32 V dc Control, Реле

7401302
Номер производителя: ED06C5Производитель: Sensata / Crydom
Цена за шт.
7476.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Plug In, DIN / PCB Mount - ED Series

The DC switching ED series from Crydom offers a DC output solid state relay series in an industry standard
EMR plug in package. This enables the device to be both mounted onto a PCB (via RS stock number 740-1365) or a standard DIN rail (via RS stock number 740-1368).

DC output solid state relay in an industry standard EMR plug in package
Ratings of 5 Amps
Load voltage range of 1 → 48 and 1 → 80 Vdc
Fits standard DIN rail & PCB mountable sockets
LED input status indicator
AC or DC control voltage available
cUL recognised, IEC rated, CE & RoHS compliant
Motor controller rated

Approvals

cUL, IEC, CE, CCC & RoHS compliant

Sensata | Crydom Solid-State Relay, 5A Current Rating, MOSFET Output - ED Series - ED06C5

Control devices in your electrical system with this solid-state relay from Sensata | Crydom. It has no moving parts, so there's minimal chance of wear, helping to ensure a long service life. The unit's operating voltage range of 1 to 48V DC means it's suitable for use in low-power systems. You'll find relays like this one used in HVAC systems, large-scale robotics and medical technology.

• Light weight of 30g to place minimal strain on your system
• Compact dimensions of 29 (L) x 12.7 (W) x 27.9mm (H) for installation in areas with limited space
• LED indicator for ease of status monitoring and troubleshooting
• Suitable for mounting on DIN rails and PCBs for flexible installation

Can I use this relay in challenging environments?

Yes, you can. This SSR has a wide operating temperature range between -30°C and +80°C, so it's suitable for use in demanding environments.

Is this unit flame-retardant?

Yes, this SSR has a flame-retardant PBT housing to help ensure safety in the event of a fire.

Approvals

cUL, IEC, CE

DC Switching

Техническая спецификация
pdfDatasheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
pdfLine Drawing - ED06C5
pdfInstallation Sheet - ED
Вид упаковки:
EMR
Встречающиеся стандарты:
CE, RoHS Compliant
Высота:
37.4мм
Глубина:
12.7мм
Диапазон нагрузочного напряжения:
1 → 48В пост. тока
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
18 → 32 В пост. тока
Длина:
29мм
Ёмкость:
10пФ
Конфигурация контактов:
SPST
Максимальное время включения:
0.6мс
Максимальное напряжение нагрузки:
48 В пост. тока
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
5 A
Минимальное напряжение нагрузки:
1 В пост. тока
Минимальное напряжение управления:
18 В пост. тока
Минимальный ток нагрузки:
0.1 A
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
29 x 12.7 x 37.4мм
Серия:
ED
Тип клеммы:
Сквозное отверстие
Тип коммутации:
Постоянный ток
Тип монтажа:
DIN Rail
Ток утечки в выключенном состоянии:
20 мкА
Устройства вывода:
MOSFET
