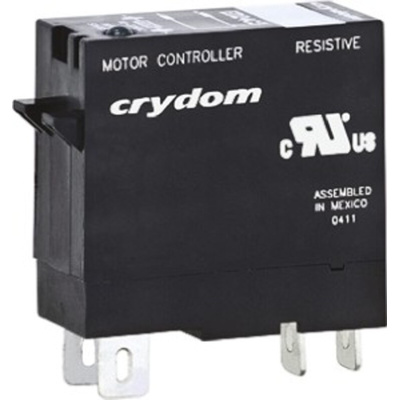

ED10E5, Sensata / Crydom Solid State Relay, 5 A Load, DIN Rail Mount, 80 V dc Load, 36 V ac Control, Реле

7401324
Номер производителя: ED10E5Производитель: Sensata / Crydom
Цена за шт.
8365.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Plug In, DIN / PCB Mount - ED Series

The DC switching ED series from Crydom offers a DC output solid state relay series in an industry standard
EMR plug in package. This enables the device to be both mounted onto a PCB (via RS stock number 740-1365) or a standard DIN rail (via RS stock number 740-1368).

DC output solid state relay in an industry standard EMR plug in package
Ratings of 5 Amps
Load voltage range of 1 → 48 and 1 → 80 Vdc
Fits standard DIN rail & PCB mountable sockets
LED input status indicator
AC or DC control voltage available
cUL recognised, IEC rated, CE & RoHS compliant
Motor controller rated

Approvals

cUL, IEC, CE, CCC & RoHS compliant

Approvals

cUL, IEC, CE

DC Switching

Техническая спецификация
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
pdfDatasheet - ED10
Вид упаковки:
EMR
Высота:
37.4мм
Глубина:
12.7мм
Диапазон нагрузочного напряжения:
1 → 80В пост. тока
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
18 → 36 В перем. тока
Длина:
29мм
Конфигурация контактов:
SPST
Максимальное время включения:
0.6мс
Максимальное напряжение нагрузки:
80 В пост. тока
Максимальное напряжение управления:
36 В перем. тока
Максимальный ток нагрузки:
5 A
Минимальное напряжение нагрузки:
1 В пост. тока
Минимальное напряжение управления:
18 В перем. тока
Минимальный ток нагрузки:
0.1 A
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
29 x 12.7 x 37.4мм
Тип клеммы:
Сквозное отверстие
Тип монтажа:
DIN Rail
Ток утечки в выключенном состоянии:
20 мкА
Устройства вывода:
MOSFET
