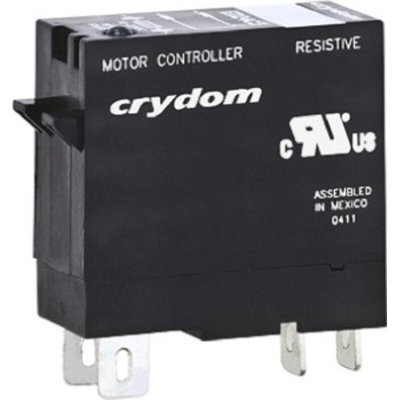

ED24D3R, Sensata / Crydom ED Series Solid State Relay, 3 A Load, DIN Rail Mount, 280 V rms Load, 15 V dc Control, Реле

7401340
Номер производителя: ED24D3RПроизводитель: Sensata / Crydom
Цена за шт.
3198.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Sensata | Crydom Solid-State Relay, SPST Contact Configuration, 3A Rated Load Current - ED Series - ED24D3R

Switch to a reliable circuit control solution with this solid-state relay from Sensata | Crydom. This relay works by switching circuits when a voltage is passed across its terminals. As there are no moving parts, there's minimal risk of wear, so it'll have a longer lifespan than comparable electromechanical relays. Thanks to its maximum turn-on time of just 8.33ms, you'll get rapid-fire switching to power through demanding processes.

Features & Benefits

• Compact dimensions of 29 (L) x 12.7 (W) x 37.4mm (H) for installation in tight spaces
• Broad operating temperature range of -30°C to +80°C for use in demanding environments
• Through-hole terminals for quick and simple installation
• Operating voltage range of 24 to 280V for use in low-power applications

Is there a way to tell when the relay is active?

Yes, this SSR features an LED input status indicator, so you can monitor it at a glance.

Where do I mount this relay?

You can mount it on a standard DIN rail or on a PCB, giving you flexible installation options.

Approvals

cUL, IEC, CE

Instantaneous Switching

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfED Series Zero Voltage/Random Turn On Datasheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Вид упаковки:
EMR
Встречающиеся стандарты:
CE, cURus
Высота:
37.4мм
Глубина:
12.7мм
Диапазон нагрузочного напряжения:
24 → 280Вrms
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
3 → 15 В пост. тока
Длина:
29мм
Ёмкость:
10пФ
Конфигурация контактов:
SPST
Максимальное время включения:
8.33мс
Максимальное напряжение нагрузки:
280 В rms
Максимальное напряжение управления:
15 В пост. тока
Максимальный ток нагрузки:
3 A
Минимальное напряжение нагрузки:
24 В rms
Минимальное напряжение управления:
3 В пост. тока
Минимальный ток нагрузки:
150 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
29 x 12.7 x 37.4мм
Серия:
ED
Специальные функции:
AC or DC control, LED Input Status Indicator
Тип клеммы:
Сквозное отверстие
Тип коммутации:
Мгновенный
Тип монтажа:
DIN Rail
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
0.1mA rms
