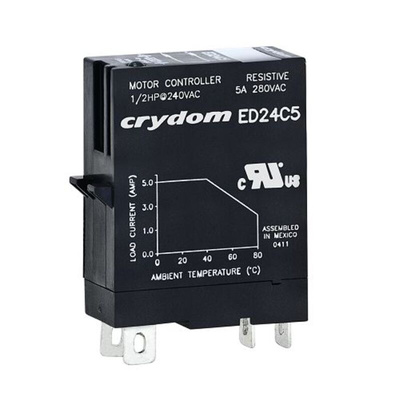

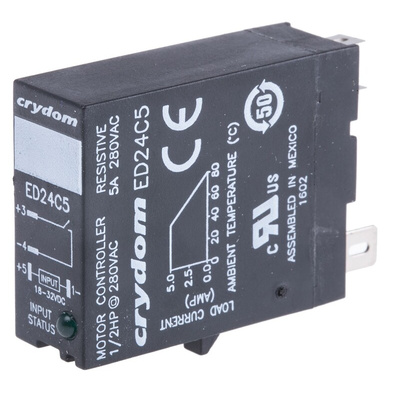

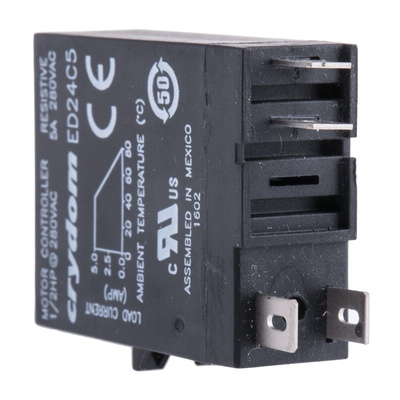

ED24C5, Sensata / Crydom ED Series Solid State Relay, 5 A Load, DIN Rail Mount, 280 V rms Load, 32 V dc Control, Реле

7401343
Номер производителя: ED24C5Производитель: Sensata / Crydom
Цена за шт.
6747.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Sensata | Crydom Solid-State Relay, 5A Rated Load Current, 18 to 32V DC Control Voltage Range - ED Series - ED24C5

Get speedy switching in your circuits with this solid-state relay from Sensata | Crydom. It has a maximum turn-on time of 8.33ms, so it can activate your equipment in a flash. As there are no moving parts, it's resistant to wear for long-lasting performance. The relay comes in an industry-standard EMR package for quick installation on a DIN rail or a PCB. You'll find this relay used in manufacturing and industrial automation applications.

Features & Benefits

• LED status indicator for easy monitoring and troubleshooting
• Compact dimensions of 29 (L) x 12.7 (W) x 37.4mm (H) to fit easily into small spaces
• Wide operating voltage range of 24 to 280V for versatility

Can I use this SSR in extreme temperatures?

Yes, it has a wide operating temperature range of -30°C to +80°C, so it can handle tough industrial environments with ease.

What type of switching does this SSR use?

The relay uses zero-cross switching, meaning that it switches on when the voltage is near 0V. This helps prevent interference and damage to your equipment.

Approvals

cUL, IEC, CE & RoHS Compliant

Zero Voltage Relays

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfDatasheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Вид упаковки:
EMR
Встречающиеся стандарты:
CE, cURus
Высота:
37.4мм
Глубина:
12.7мм
Диапазон нагрузочного напряжения:
24 → 280Вrms
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
18 → 32 В пост. тока
Длина:
29мм
Ёмкость:
10пФ
Конфигурация контактов:
SPST
Максимальное время включения:
8.33мс
Максимальное напряжение нагрузки:
280 В rms
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
5 A
Минимальное напряжение нагрузки:
24 В rms
Минимальное напряжение управления:
18 В пост. тока
Минимальный ток нагрузки:
150 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
29 x 12.7 x 37.4мм
Серия:
ED
Специальные функции:
AC or DC control, LED Input Status Indicator
Тип клеммы:
Сквозное отверстие
Тип коммутации:
Zero Cross
Тип монтажа:
DIN Rail
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
0.1mA rms
