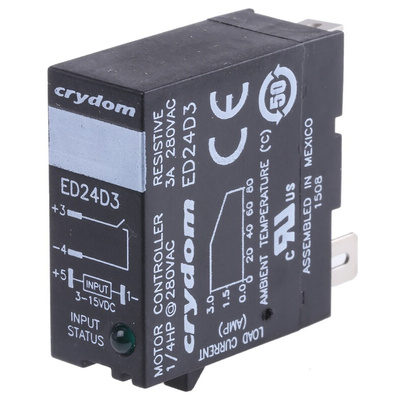

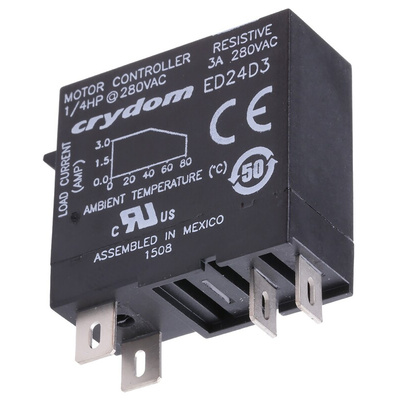

ED24D3, Sensata / Crydom Solid State Relay, 3 A Load, DIN Rail Mount, 280 V rms Load, 15 V dc Control, Реле

7401346
Номер производителя: ED24D3Производитель: Sensata / Crydom
Цена за шт.
4656.60 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Sensata | Crydom Solid-State Relay, SPST Contact Configuration, 3 to 15V DC Control Voltage Range - ED Series - ED24D3

Switch to speedy machine control with this solid-state relay from Sensata | Crydom. Thanks to its built-in semiconductors, it responds to electrical signals in a flash to help your automated processes fly by. Don't worry about the product's connections dropping out, as its nickel-plated copper contacts are highly conductive to keep your system's power flowing along. SSRs like this one are widely used in applications such as packing plants and manufacturing equipment.

Features & Benefits

• Solid-state technology works without moving parts, cutting down on component wear for long-lasting performance
• Through-hole terminals plug into standard PCB and DIN rail sockets for easy integration into existing systems
• Top-mounted LED indicator signals input connection status for ease of monitoring
• Low off-state leakage current of just 0.1mA to help minimise energy usage
• Wide operating temperature range of -30°C to +80°C for use in harsh environments

How quickly does this unit switch on and off?

This relay turns on and off in just 8.33ms, so you can count on it for lightning-fast switching.

Approvals

cUL, IEC, CE & RoHS Compliant

Zero Voltage Relays

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfDatasheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
pdfInstallation Sheet - AC & DC Output Pluggable
Вид упаковки:
EMR
Высота:
37.4мм
Глубина:
12.7мм
Диапазон нагрузочного напряжения:
24 → 280Вrms
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
3 → 15 В пост. тока
Длина:
29мм
Конфигурация контактов:
SPST
Максимальное время включения:
8.33мс
Максимальное напряжение нагрузки:
280 В rms
Максимальное напряжение управления:
15 В пост. тока
Максимальный ток нагрузки:
3 A
Минимальное напряжение нагрузки:
24 В rms
Минимальное напряжение управления:
3 В пост. тока
Минимальный ток нагрузки:
150 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
29 x 12.7 x 37.4мм
Тип клеммы:
Сквозное отверстие
Тип коммутации:
Zero Cross
Тип монтажа:
DIN Rail
Ток утечки в выключенном состоянии:
0.1mA rms
