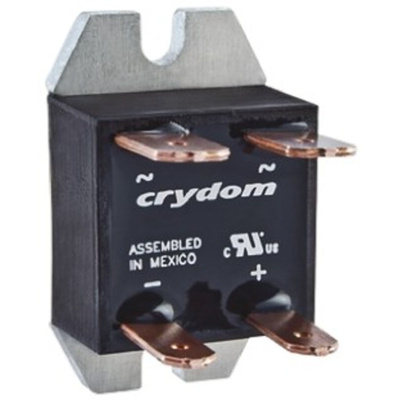

EL240A10R-24, Sensata / Crydom Solid State Relay, 10 A Load, Panel Mount, 280 V ac Load, 27 V dc Control, Реле

7406610
Номер производителя: EL240A10R-24Производитель: Sensata / Crydom
Цена за шт.
11697.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Panel Mounting - EL Series

The EL Series from Crydom offers a panel mounting solid state relay within a compact package capable of handling 10A and 20A loads within a 24 → 280 Vac load voltage band. This particular solid state relay package design is suitable for a large variety of applications employing a spade terminal type and an operating temperature of -30 → +80 °C.

Ratings of 10A and 20A at 24 → 280 Vac
UL Recognised, CE and RoHS compliant
5, 12 and 24 Vdc control voltages
Random-fire (inductive loads) output
Spade terminal type
Panel mounting
Operating temperature: -30 → +80 °C

Approvals

UL Recognised, CE and RoHS Compliant

Instantaneous Switching

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfEL Series Solid State Relay 280Vac, 10A
pdfE116950 UL Report
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Высота:
14.3мм
Глубина:
21.1мм
Диапазон нагрузочного напряжения:
24 → 280В перем. тока
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
21 → 27 В пост. тока
Длина:
35.6мм
Конфигурация контактов:
SPST
Максимальное время включения:
0.02мс
Максимальное напряжение нагрузки:
280 В перем. тока
Максимальное напряжение управления:
27 В пост. тока
Максимальный ток нагрузки:
10 A
Минимальное напряжение нагрузки:
24 В перем. тока
Минимальное напряжение управления:
21 В пост. тока
Минимальный ток нагрузки:
150 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
35.6 x 21.1 x 14.3мм
Тип клеммы:
Быстрое соединение
Тип коммутации:
Мгновенный
Тип монтажа:
Крепление на панель
Ток утечки в выключенном состоянии:
0.1mA rms
