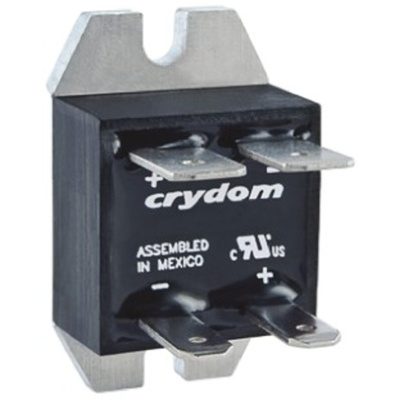

EL100D5-05, Sensata / Crydom Solid State Relay, 5 A Load, Panel Mount, 100 V dc Load, 8 V dc Control, Реле

7406638
Номер производителя: EL100D5-05Производитель: Sensata / Crydom
Цена за шт.
11399.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Panel Mounting - EL Series

The EL Series from Crydom offers a panel mounting solid state relay within a compact package capable of handling 5A and 10A loads within a 3 → 100 Vdc load voltage band. This particular solid state relay package design is suitable for a large variety of applications employing a spade terminal type and an operating temperature of -30 → +80 °C.

Ratings of 5A and 10A at 3 → 100 Vdc
UL Recognised, CE and RoHS compliant
5, 12 and 24 Vdc control voltages
Mosfet output
Spade terminal type
Panel mounting
Operating temperature: -30 → +80 °C

Approvals

UL Recognised, CE and RoHS Compliant

DC Switching

Техническая спецификация
pdfEL Series Solid State Relay 100Vdc, 5A
pdfE116950 UL Report
pdfDeclaration of Conformity 2014/35/EU
Высота:
14.3мм
Глубина:
21.1мм
Диапазон нагрузочного напряжения:
3 → 100В пост. тока
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
4 → 8 В пост. тока
Длина:
35.6мм
Конфигурация контактов:
SPST
Максимальное время включения:
1мс
Максимальное напряжение нагрузки:
100 В пост. тока
Максимальное напряжение управления:
8 В пост. тока
Максимальный ток нагрузки:
5 A
Минимальное напряжение нагрузки:
3 В пост. тока
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
150 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
35.6 x 21.1 x 14.3мм
Тип клеммы:
Быстрое соединение
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на панель
Ток утечки в выключенном состоянии:
100 мкА пост. тока
Устройства вывода:
MOSFET
