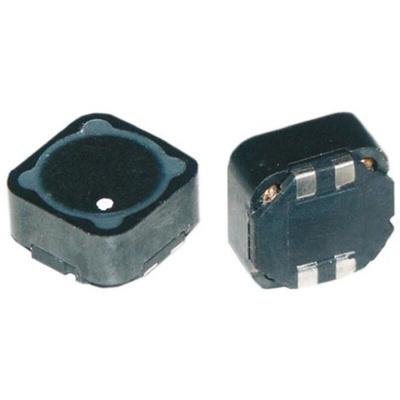

Wurth WE-DD Series SMD Shielded Coupled Inductor
1:1 Transformer
Coupled inductor with two identical windings
4 different sizes available
Operating Temperature -40 to +125ºC
Recommended solder profile: Reflow
Custom designs on request
Applications include for SEPIC and CUK topologies, Flyback applications, Switching regulators with second, unregulated output voltages
Wurth SMD Common Mode Chokes
Техническая спецификация
SMD Coupled Inductor WE-DD L 2x4.7uHDesigning Low-Cost, Multiple Output DC-DC Converters - Application Note8 Design Tips for Power Inductors from Wurth Elektronik - Application NoteВысота:
6.5мм
Глубина:
12.5мм
Длина:
12.5мм
Индукция:
4.7 мкГн
Конструкция индуктора:
Dual
Номинал тока:
3A
Основной материал:
Ferrite
Отклонение:
±20%
Рабочая температура - максимальная:
+125°C
Рабочая температура - минимальная:
-40°C
Размеры:
12.5 x 12.5 x 6.5мм
Саморезонансная частота:
20МГц
Серия:
WE-DD
Сопротивление постоянного тока:
28мОм
Упаковка/корпус:
1260
Экранированный:
Да
