ESD Protectors, Wurth Elektronik
TVS Diode Arrays WE-TVS Series
ESD Ultra Low Capacitance TVS
Electrostatic Discharge (ESD) protection applications for USB 2.0, HDMI, DVI, Ethernet, Firewire, and Serial Bus interfaces
Working Voltage 3.3V, 5V and 12V
Transient Voltage Suppressors, Wurth Elektronik
Техническая спецификация

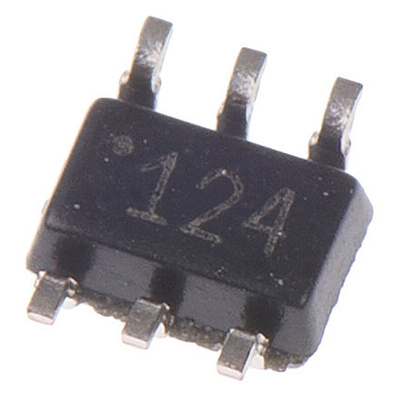

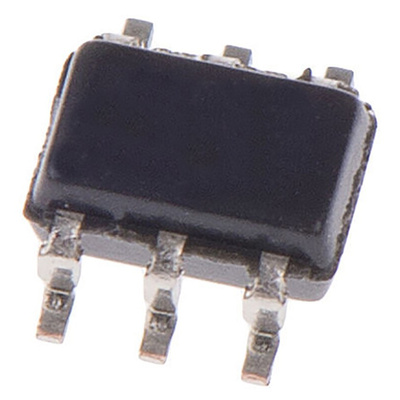

82400274, TVS Diode Array WE-TVS, SC70-6L
The Protection of USB 2.0 Applications - ANP002B Application Note
Защита от электростатических разрядов:
Да
Количество элементов на чип:
4
Конфигурация диода:
Complex Array
Максимальное напряжение фиксации:
9В
Максимальное обратное дистанционное напряжения:
5В
Максимальный импульсный пиковый ток:
6A
Максимальный обратный ток утечки:
5мкА
Минимальное напряжение пробоя:
6В
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
2 x 1.25 x 0.95мм
Тип монтажа:
Поверхностное крепление
Тип направления:
Однонаправленный
Тип упаковки:
SOT-363 (SC-70)
