Wurth Flyback Transformers
Designed specifically for DC-DC convertors and offline PWM switching regulators
The transformer is much smaller than a normal mains transformer for the same power rating due to the high operating frequency
Техническая спецификация

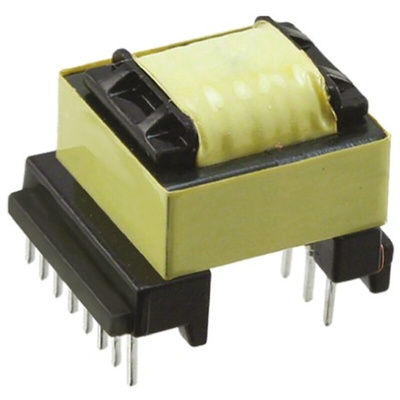

Flyback Transformer Ui8-24V Uo4x15V 12W
Вторичное номинальное напряжение:
15 V, 5 V
Вторичное сопротивление постоянного тока:
0.45 (12-11 и 10-9) Ом, 0.47 (14-13 и 8-7) Ом
Коэффициент трансформации:
1
Максимальная температура:
+125°C
Минимальная температура:
-40°C
Мощность номинальная:
12Вт
Напряжение изоляции:
2.5кВ
Первичная индуктивность:
6.78мкГн
Первичное номинальное напряжение:
8В
Первичное сопротивление постоянного тока:
0.02Ом
Размеры:
25 x 22.2 x 16мм
Тип монтажа:
Поверхностное крепление
