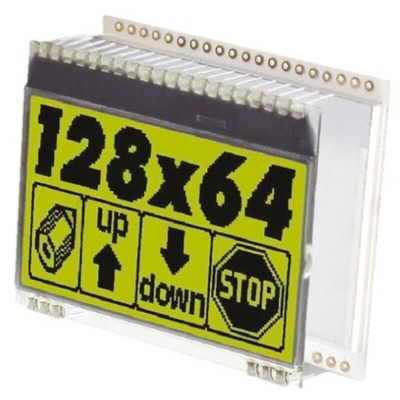

Electronic Assembly EA DOGM128E-6 Graphic LCD Display, Yellow-Green on Black, Transmissive, Дисплей

7588670
Номер производителя: EA DOGM128E-6Производитель: Electronic Assembly
Цена за шт.
8406.00 руб. (С НДС) *
Количество 10+ 25+ 50+
Цена 7146.00 руб. 6303.00 руб. 5466.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

EA DOG Series of Monochrome Graphic Display Modules, Electronic Assembly

The EA DOG series of monochrome graphic display modules, from Electronic Assembly, was specially developed for low-power hand-held applications; allowing these display modules to be operated at 3.3V. Optional LED backlights (such as stock no. 758-8664) can simply be clipped to the display modules to create different effects, see datasheet for details.
An evaluation board ( 9780-2USB) is available for use with DOG series display modules, see stock no. 758-8831.

Ultra thin high contrast LCD supertwist displays with 15μm dot gap
Solders directly into the PCB without any further assembly required
Single 3.3V power supply

Note

FSTN negative and STN negative display modules (displays with Black or Blue backgrounds) can only be used with a LED backlight fitted, such as stock no. 758-8737.

Monochrome Graphic Displays

Техническая спецификация
pdfDOGM Graphic Series
Внешние размеры:
43 x 55 x 2мм
Высота - внешняя:
43мм
Высота видимой области:
31мм
Глубина - внешняя:
2мм
Диапазон рабочих температур:
-20 → +70°C
Количество символов в строке:
10, 21
Матричная технология дисплея:
STN
Основание драйвера:
Крепление на печатной плате
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-20°C
Размеры видимой области:
51 x 31мм
Разрешение:
128 x 64пикселей
Режим отображения:
Transmissive
Строки символа:
4, 8
Тип дисплея:
Graphic
Тип интерфейса:
SPI
Тип контроллера:
ST 7565R
Цвет освещения:
Желто-зеленый
Цвет фона:
Черный
Ширина - внешняя:
55мм
Ширина видимой области:
51мм
