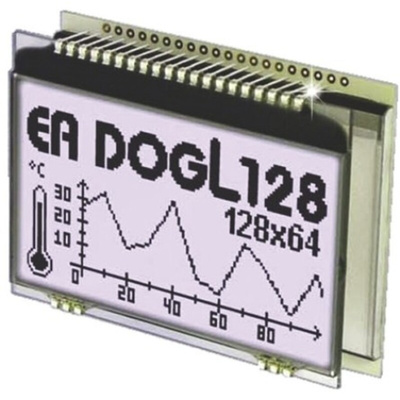

Electronic Assembly EA DOGL128W-6 Graphic LCD Display, Black on White, Transflective, Дисплей

7588721
Номер производителя: EA DOGL128W-6Производитель: Electronic Assembly
Цена за шт.
10587.00 руб. (С НДС) *
Количество 5+ 10+ 25+
Цена 9525.00 руб. 9105.00 руб. 8787.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

EA DOG Series of Monochrome Graphic Display Modules, Electronic Assembly

The EA DOG series of monochrome graphic display modules, from Electronic Assembly, was specially developed for low-power hand-held applications; allowing these display modules to be operated at 3.3V. Optional LED backlights (such as stock no. 758-8664) can simply be clipped to the display modules to create different effects, see datasheet for details.
An evaluation board ( 9780-2USB) is available for use with DOG series display modules, see stock no. 758-8831.

Ultra thin high contrast LCD supertwist displays with 15μm dot gap
Solders directly into the PCB without any further assembly required
Single 3.3V power supply

Note

FSTN negative and STN negative display modules (displays with Black or Blue backgrounds) can only be used with a LED backlight fitted, such as stock no. 758-8737.

Monochrome Graphic Displays

Техническая спецификация
pdfDatasheet
Внешние размеры:
48 x 67.8 x 2.8мм
Высота - внешняя:
48мм
Высота видимой области:
35мм
Глубина - внешняя:
2.8мм
Диапазон рабочих температур:
-20 → +70°C
Количество символов в строке:
16, 21
Матричная технология дисплея:
FSTN
Основание драйвера:
Крепление на печатной плате
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-20°C
Размеры видимой области:
64 x 36mm
Разрешение:
128 x 64пикселей
Режим отображения:
Transflective
Строки символа:
4, 8
Тип дисплея:
Graphic
Тип интерфейса:
SPI
Тип контроллера:
ST 7565R
Цвет освещения:
Черный
Цвет фона:
Белый
Ширина - внешняя:
67.8мм
Ширина видимой области:
64мм
