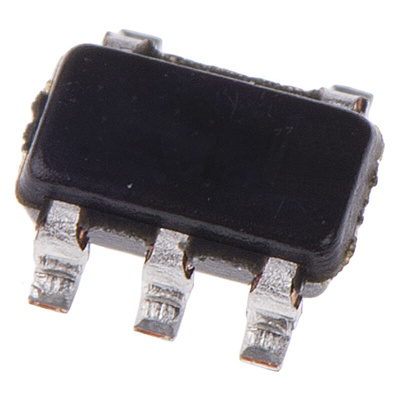

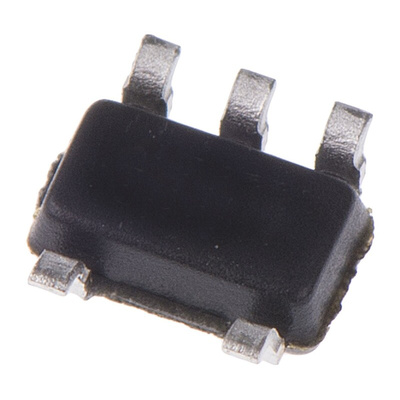

ON Semiconductor NC7SZU04M5X Inverter, 5-Pin SOT-23, Инвертор

7614564
Номер производителя: NC7SZU04M5XПроизводитель: ON Semiconductor
Цена за шт. (норма упаковки 50 шт)
114.00 руб. (С НДС) *
Количество 50+
Цена 114.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

TinyLogic UHS, Fairchild Semiconductor

Advanced Ultra High-Speed and Low Power CMOS Logic
Operating Voltage 1.65 to 5.5
Noise/EMI Reduction Circuit

TinyLogic Family, Fairchild Semiconductor

Fairchild’s TinyLogic® family consists of a broad spectrum of high speed, low power, CMOS single and dual gate logic functions in a choice of six space saving packages: SOT23-5, SC70 6-lead, US8 8-lead, and MicroPak 6 and 8 terminal leadless packages.

Reduces routing complexity
Allows shorter metal traces to minimise EMI generation
Prevents unnecessary power consumption from unused gates
HS and HST family intended for 5V or very low speed applications
UHS family ideal for high speed, low voltage operation
ULP family ideal for extremely high speed low voltage operation
ULPA family ideal for low power consumption, low voltage operation

Техническая спецификация
pdfNC7SZU04, TinyLogic UHS Unbuffered Inverter
pdfESD Control Selection Guide V1
Вход триггера Шмитта:
Нет
Высота:
1.3мм
Длина:
3мм
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
5
Количество элементов на чип:
1
Логическая функция:
Инвертор
Максимальное время задержки распространения при максимальном CL:
6нс
Максимальный высокий уровень выходного тока:
-16мА
Максимальный низкий уровень выходного тока:
16мА
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
1.65 В
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
3 x 1.7 x 1.3мм
Семейство логики:
LVCMOS
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOT-23
Ширина:
1.7мм
