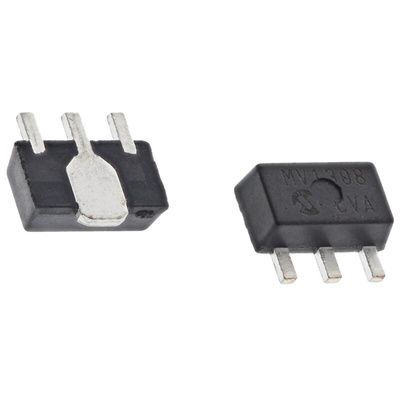

Microchip MCP1754ST-5002E/MB, 1 Low Dropout Voltage, Voltage Regulator 150mA, 5 V 3-Pin, SOT-89, Регулятор напряжения

7617181
Номер производителя: MCP1754ST-5002E/MBПроизводитель: Microchip
Цена за шт. (норма упаковки 5 шт)
226.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

MCP1754 Low Dropout Voltage Regulator

The Microchip MCP1754 is a Low Dropout (LDO) Voltage Regulator that offers high PSRR performance. Operating from an input of 3.6 to 16 V the MCP1754 delivers up to 150 mA of current and offers a low quiescent current of 56 μA. 1 μF of output capacitance is sufficient to stabilise the output. Also the MCP1754 has a Current Foldback feature to help protect the device.

High PSRR: >70 dB @ 1 kHz (typical)
56.0 μA Typical Quiescent Current
Input Operating Voltage Range: 3.6 to 16.0 V
150 mA Output Current
Low-Dropout Voltage: 300 mV @ 150 mA (typical)
0.4% Output Voltage Tolerance (typical)
Output Voltage Tolerances of ±2.0% Over Entire Temperature Range
Stable with Minimum 1.0 μF Output Capacitance
Power Good Output
Shutdown Input
True Current Foldback Protection
Short-Circuit Protection
Over-temperature Protection

LDO (Low Dropout) Linear Voltage Regulators, Microchip

Техническая спецификация
pdfMCP1754 / MCP1754S 150 mA, 16V, High Performance LDO Data Sheet(2011-2013)
pdfESD Control Selection Guide V1
Высота:
1.6мм
Длина:
4.6мм
Количество выходов:
1
Количество контактов:
3
Максимальное входное напряжение:
16 В
Максимальный выходной ток:
150мА
Минимальное входное напряжение:
3.6 В
Напряжение выходное:
5 В
Полярность:
Positive
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
4.6 x 4.25 x 1.6мм
Регулирование в линии:
0.05 %/В
Регулирование нагрузки:
0 %
Регулятор функций:
Стандартный
Тип выхода:
Фиксированный
Тип монтажа:
Поверхностное крепление
Тип регулятора:
Low Dropout Voltage
Тип упаковки:
SOT-89
Ток покоя:
0.056мА
Точность:
±0.4%
Ширина:
4.25мм
