1SBL177001R1101 AF16-30-01-11, ABB AF Series Contactor, 24 V ac/dc Coil, 3-Pole, 30 A, 7.5 kW, 3NO, 690 V ac, Контактор

7649006
Номер производителя: 1SBL177001R1101 AF16-30-01-11Производитель: ABB
Цена за шт.
21988.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

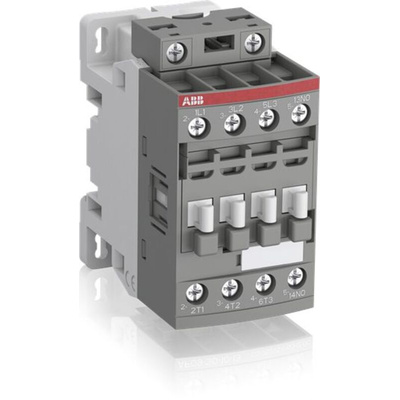

ABB Contactor, Rail Mounting, 1NC Auxiliary Contact Configuration - AF Series - 1SBL177001R1101 AF16-30-01-11

Switch your circuit in a flash with this contactor from ABB. As it controls motors rated up to 7.5kW, it's a safe bet for powering up commonly used appliances. Response times between 11 and 98ms mean the device quickly opens and closes its contacts, delivering snappy circuit control. Thanks to its built-in auxiliary contact, you have the option to enhance your system monitoring by connecting an indicator light, alarm, data logging equipment or a PLC. Getting the device up and running is easy – just snap it onto your DIN rail.

Features & Benefits

• Handy screw terminals keep fingers away from conductors for safe handling
• Impulse voltage rating of 6kV, so stands up to sudden electrical surges
• Compact dimensions of 45 (W) x 86 (H) x 77mm (D) to slot into a busy cabinet
• Switching rate of 1,200 operations per hour, making light work of demanding control processes

Applications

• HVAC systems
• Automotive industry
• Power distribution networks

How do I identify the poles on this contactor?

This unit's front plate comes with labels to mark its terminals, making it easy to check your connections during wiring.

Техническая спецификация
pdfAF 3 Pole Contactors
pdfABB Auxiliary Contacts Cross Reference List AF16 Range
pdfDatasheet - 1SBL177001R1101 AF16-30-01-11
pdfCatalogue - Electrification Products
Вид монтажа:
Крепление на DIN рейку
Глубина:
77мм
Диапазон:
AF16-30-01-11
Длина:
86мм
Катушка напряжение:
24 В перем./пост. тока
Количество вспомогательных контактов:
1
Количество полюсов:
3
Конфигурация вспомогательных контактов:
1NC
Конфигурация полюса и сброса:
3P
Мощность номинальная:
7.5 кВт
Напряжение управления:
20 → 60 В
Номинальное напряжение контакта:
690 В перем. тока
Номинальный ток контакта:
30 A
Нормальное состояние конфигурации:
3NO
Рабочая температура - максимальная:
+60°C
Рабочая температура - минимальная:
-25°C
Серия:
AF
Тип клеммы:
Винт
Ширина:
45мм
