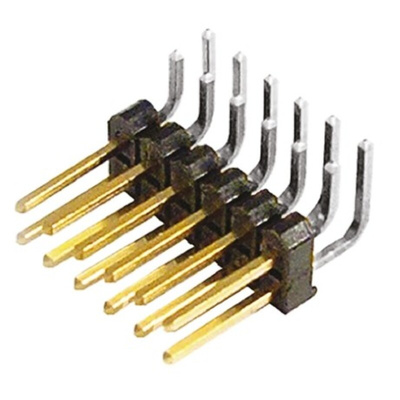

TSW-106-08-L-D-RA, Samtec TSW Series Right Angle Through Hole Pin Header, 12 Contact(s), 2.54mm Pitch, 2 Row(s), Unshrouded

7670934
Номер производителя: TSW-106-08-L-D-RAПроизводитель: Samtec
Цена за шт.
382.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Samtec Pin Header, 7.6A Current Rating, 2.54mm Pitch - TSW Series - TSW-106-08-L-D-RA

Pack more connections onto your PCB with this pin header from Samtec. This nifty header has two rows of six pins, allowing you to make up to 12 links. As the tail pins are right-angled, you can make 90° connections to keep a low profile when you're joining boards and wires. The header is compatible with different socket styles, including those from the CES, BCS and SSM series. This means you have plenty of mounting and connection options, making this header a versatile choice. It's also suitable for wave soldering, enabling you to speed up your assembly process.

Features & Benefits

• Performs reliably in harsh environments, thanks to a wide operating temperature range between -55°C and +105°C
• Phosphor bronze contacts are highly conductive to ensure a reliable flow of electricity

Applications

• Electronics assembly
• Machine building
• Instrumentation
• Automotive repair

Are the pins plated?

Yes. There's gold plating on the post pins for added resistance to corrosion, helping to keep your connections reliable. The matte tin plating on the tail pins makes soldering a breeze.

2.54mm Board to Board and Wire to Board - Samtec

Техническая спецификация
pdfThrough Hole Square Post Headers - TSW Series
pdfLine Drawing - TSW Series
Длин хвостового штыря:
2.29мм
Длина соединительного штыря:
5.84мм
Защищенный/Незащищенный:
Unshrouded
Кол-во контактов:
12
Количество рядов:
2
Концевая заделка:
Припой
Материал контактов:
Фосфорная бронза
Номинал тока:
4.7A
Номинальное напряжение:
465 В перем. тока
Ориентация корпуса:
Правый угол
Покрытие контактов:
Золото
Род:
Male
Серия:
TSW
Система соединителя:
Board to Board, Wire to Board
Тип монтажа:
Сквозное отверстие
Шаг:
2.54мм
