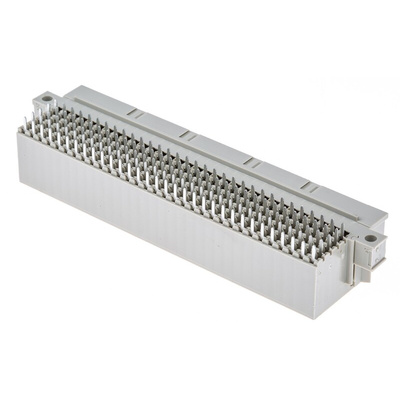

374380 / 374380-E, ERNI ERNIPRESS 160 Way 2.54mm Pitch, Type TE Class C2, 5 Row, Right Angle DIN 41612 Connector, Socket, Разъем

7706944
Номер производителя: 374380 / 374380-EПроизводитель: ERNI
Цена за шт.
7542.60 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Type E/TE/CD/RD

This range of DIN41612 / IEC 60603-2 Backplane / Board to Board / Wire to Board Connectors covers different connection variations. The design of these Backplane connectors is in accordance with DIN 41612/ IEC 60603-2 providing excellent quality and reliability. Applications for these DIN41612 / IEC 60603-2 connectors include:
Connection between plug-in cards and backplane wiring
Connection between two PCB's arranged one above the other
As a peripheral connector for external interfaces of the wiring plane

Type E160 160 contacts in 5 rows
Type TE160 160 (inverted model) 160 contacts in 5 rows
Type CD128 128 contacts in 4 rows
Type RD128 (inverted model) 128 contacts in 4 rows

TE160

Inverted model of type E160
Type TE160 female connectors are fitted with fixing strips
Elongated mounting flange has two mounting holes within 5.08 mm grid

CD128

Solderless press fit technology

RD128

Fitted with fixing strip
Mounting flange with two mounting holes within 5.08 mm grid

Approvals

UL, CSA

Техническая спецификация
pdfDIN 451612 Connector Type TE Customer Drawing
Кол-во контактов:
160
Количество рядов:
5
Концевая заделка:
Припой
Максимальное контактное сопротивление:
20мОм
Материал контактов:
Медный сплав
Материал корпуса:
PBT
Номинал тока:
2A
Ориентация корпуса:
Правый угол
Покрытие контактов:
Золото
Рабочая температура - максимальная:
+125°C
Рабочая температура - минимальная:
-55°C
Рейтинг класса:
C2
Род:
Female
Серия:
ERNIPRESS
Строка загрузки:
a/b/c/d/e
Тип:
TE
Шаг:
2.54мм
