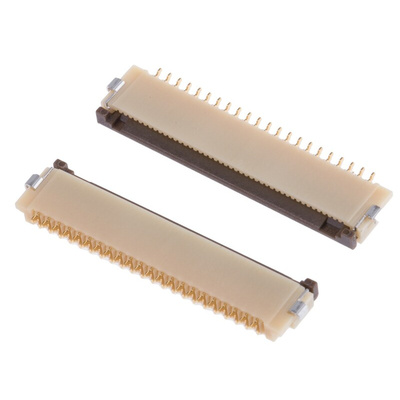

FH12-22S-1SH(55), Hirose, FH12 1mm Pitch 22 Way Right Angle Female FPC Connector, ZIF Bottom Contact, Разъем

7727030
Номер производителя: FH12-22S-1SH(55)Производитель: Hirose
Цена за шт. (норма упаковки 5 шт)
490.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Hirose FH12 Series 1.00 mm FPC/FFC Connectors

FH12 series ZIF (zero insertion force) FPC/FFC connectors with a 1.00mm pitch and bottom contact configuration. These FPC connectors feature a one-touch rotating ZIF actuator for easy operation. Once fully closed the actuator produces a tactile click to confirm that mating is complete. FH12 series FPC/FFC connectors with their one-touch ZIF rotating actuator occupy less space on the PCB than versions with slide locking mechanisms enabling high density mounting.

Features and Benefits

• One-touch rotating ZIF actuator
• Tactile click to confirm mating
• PCB space saving design
• Supports high density mounting

Applications

• Mobile phones
• GPS
• Notebook PCs
• Data terminals
• LCD TVs
• Digital and video cameras
• Small hand held devices that connect to an LCD

1.0mm FFC/FPC - Hirose

Техническая спецификация
pdfDatasheet
Кол-во контактов:
22
Количество рядов:
1
Концевая заделка:
Припой
Материал контактов:
Фосфорная бронза
Материал корпуса:
PPS·Полиамид
Номинал тока:
500мА
Номинальное напряжение:
50 В перем. тока
Ориентация корпуса:
Правый угол
Покрытие контактов:
Золото
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Род:
Female
Серия:
FH12
Тип выводов:
ZIF Bottom Contact
Тип монтажа:
Поверхностное крепление
Шаг:
1мм
