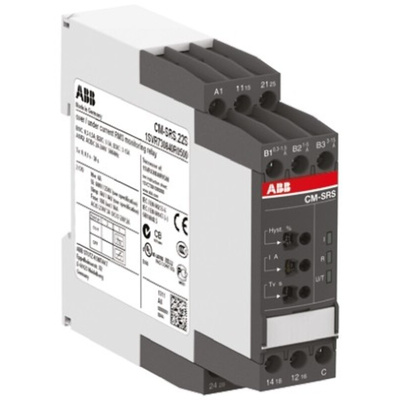

1SVR730841R1400 CM-SRS.21S, ABB Current Monitoring Relay, 1 Phase, DPDT, DIN Rail, Реле контроля

7758015
Номер производителя: 1SVR730841R1400 CM-SRS.21SПроизводитель: ABB
Цена за шт.
65227.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

CM-SRS Current Monitoring, Single Phase AC/DC

,

Depending on the configuration, the current monitoring relays CM-SRS.1 and CM-SRS.2 can be used for over- or undercurrent monitoring in single-phase AC and/or DC systems. The current to be monitored (measured value) is applied to terminals B1/B2/B3-C. The devices work according the open-circuit principle.

If the measured value exceeds resp. drops below the adjusted threshold value, the output relay(s) energize(s): on the CM-SRS.1 immediately, on the CM-SRS.2 after the set tripping delay TV.

Monitoring of DC- and AC-currents: CM-SRS.x1: 3mA - 1A and CM-SRS.x2: 0.3-15A
RMS measuring principle
One device includes 3 measuring ranges
Over- or undercurrent monitoring configurable
Hysteresis adjustable from 3-30%
Tripping delay TV adjustable 0.1-30s
CM-SRS.1: 1 c/o contact
CM-SRS.2: 2 c/o contacts
22.5mm width
3 LED's for status indication

Техническая спецификация
pdfCurrent monitoring relays CM-SRS.2 Data Sheet
Время задержки:
0 s, 0.1 → 30s
Высота:
85.6мм
Диапазон рабочих температур:
+60°C
Диапазон тока:
0.1 → 1 A, 10 → 100 mA, 3 → 30mA
Диапазон частот зондирования:
50 → 60Гц
Длина:
103.7мм
Конфигурация контактов:
DPDT
Максимальный ток зондирования:
1 A, 30 mA, 100mA
Минимальный ток зондирования:
0.1 A, 3 mA, 10mA
Программы мониторинга:
Ток
Рабочая температура - максимальная:
+60°C
Рабочая температура - минимальная:
-20°C
Размеры:
103.7 x 22.5 x 85.6mm
Серия:
CM-SRS
Тип клеммы:
Винт
Тип монтажа:
DIN Rail
Чувствительность по току:
Избыточный ток, Минимальный ток
Ширина:
22.5мм
Электрическая фаза:
1
