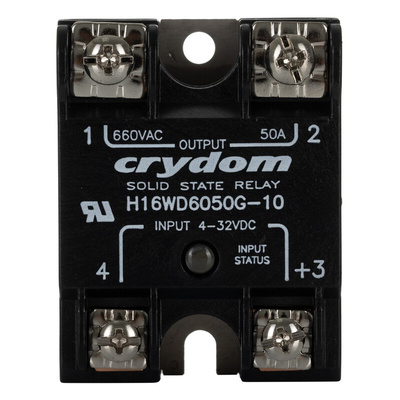

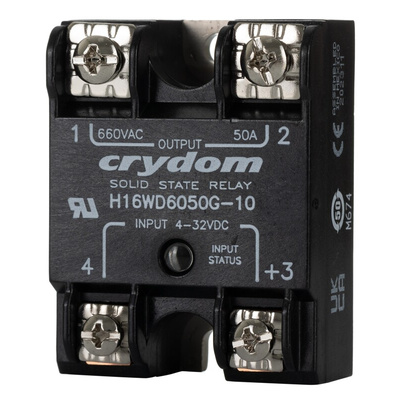

H16WD6050G-10, Sensata / Crydom H16WD Series Solid State Relay, 50 A Load, Panel Mount, 690 V ac Load, 32 V dc Control, Реле

7761096
Номер производителя: H16WD6050G-10Производитель: Sensata / Crydom
Цена за шт.
27690.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Sensata | Crydom Solid-State Relay, 4000V Dielectric Strength, 8pF Capacitance - H16WD Series - H16WD6050G-10

Controlling a powerful circuit is a breeze with this solid-state relay from Sensata | Crydom. When supplied with an electrical signal, it makes or breaks a circuit to switch power to your equipment. It does this without any moving parts, so you don't have to fret about wear and tear. A hefty rated load current of 50A means it has what it takes to handle heavy-duty electrical loads. Harsh conditions are no match for this unit, thanks to its wide operating temperature range between -40°C and +80°C. SSRs like this one play a key role in digital data acquisition, robotics, multiplexers and industrial control networks.

Features & Benefits

• Light weight of 86.5g to reduce strain on your mounting surface
• Mounting screw torque range of 2 to 2.2Nm for ease of installation by hand
• LED indicator lets you monitor the input status

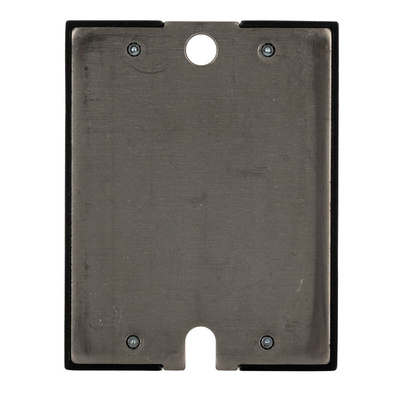

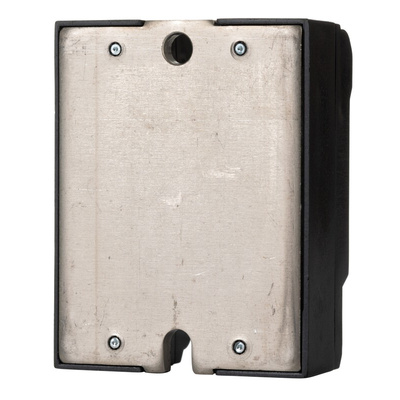

What's the baseplate made of?

It's made of robust aluminium, helping the SSR to stand up to impact and corrosion.

How reliable is this SSR?

This relay has an MTBF of more than 11 million hours at +40°C for reliable, long-term performance.

DC Switching

Техническая спецификация
pdfSolid State Relay H16WD Series Data Sheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
pdfLine Drawing - H16WD6050G - 10
Встречающиеся стандарты:
RoHS Compliant
Высота:
57.3мм
Глубина:
22.6мм
Диапазон нагрузочного напряжения:
48 → 690V ac
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
4 → 32 В пост. тока
Длина:
44.5мм
Ёмкость:
8пФ
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
690 В перем. тока
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
50 A
Минимальное напряжение нагрузки:
48 В перем. тока
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
150 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
44.5 x 22.6 x 57.3мм
Серия:
H16WD
Специальные функции:
Optional LED Status Indicator, SCR Output For Heavy Industrial Loads
Тип клеммы:
Винт
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на панель
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
1 мА
Устройства вывода:
SCR
