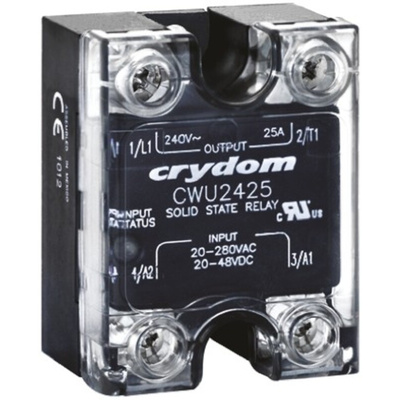

Panel Mount Solid State Relays - CW24 Series
The CW24 series from Crydom offers a panel mounting solid state relay with current ratings of 25A to 50A. These solid state relays have a SCR output for heavy industrial loads.
SCR output for heavy industrial loads
Removable IP20 touch-safe cover
DBC substrate for superior thermal performance
LED input status indicator
Zero Voltage Relays
Note
Temperature can affect current rating; please consult the data sheet for potential derating.
Техническая спецификация
DatasheetDeclaration of Conformity 2014/35/EUCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Диапазон нагрузочного напряжения:
24 → 280В перем. тока
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
20 → 280 В перем. тока, 20 → 48 В пост. тока
Максимальное время включения:
17ms
Максимальное напряжение нагрузки:
280 В перем. тока
Максимальное напряжение управления:
48 В пост. тока, 280 В перем. тока
Максимальный ток нагрузки:
25 A
Минимальное напряжение нагрузки:
24 В перем. тока
Минимальное напряжение управления:
20В перем./пост. тока
Минимальный ток нагрузки:
0.15 A
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
45.7 x 33 x 58.4мм
Специальные функции:
LED Status Indicator, EMC Compliant To Level 3, Removable IP20 Touch Safe Cover, Epoxy Free Design
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на панель
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
1 мА
