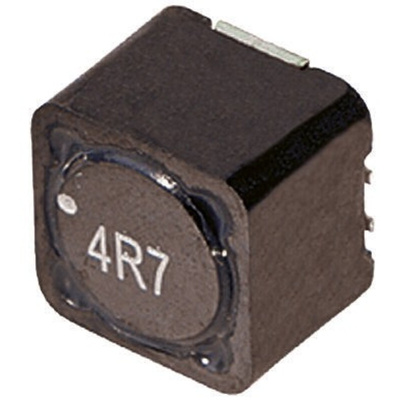

WE-PD Series Magnetically Shielded Wire Wound Chokes
Wurth WE-PD wirewound surface mount inductor is magnetically shielded resulting in a low leakage field. These power inductors have high storage capacity and high current loading. Recommended solder profile: Reflow. Operating temperature -40 to +125°C.
Applications
Switching regulators with low operating voltages
Integrated DC-DC converters
Switching regulators with high efficiency (>86%)
Graphic cards
Note
Plastic base variant applications are particularly suited to high vibration or shock applications due to its one piece construction.
Wurth Non Standard SMT Inductors (Chokes)
Техническая спецификация
7447715220 Data SheetHigh Power Wireless Power Transfer for the Industrial Environment - ANP032D Application Note8 Design Tips for Power Inductors from Wurth Elektronik - Application NoteВысота:
4.5мм
Глубина:
12мм
Длина:
12мм
Индукция:
22 мкГн
Конструкция индуктора:
Wire-Wound
Максимальная частота собственных колебаний:
15.5МГц
Максимальное сопротивление постоянного тока:
65мОм
Максимальный постоянный ток:
2.9A
Отклонение:
±20%
Рабочая температура - максимальная:
+125°C
Рабочая температура - минимальная:
-40°C
Размеры:
12 x 12 x 4.5мм
Серия:
WE-PD
Упаковка/корпус:
1245
Экранированный:
Да
