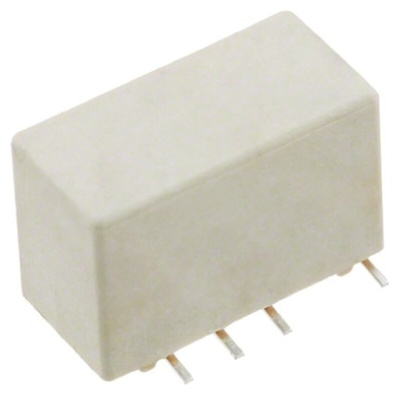

7-1393788-3, TE Connectivity Surface Mount Latching Signal Relay, 5V dc Coil, 2A Switching Current, DPDT, Реле

7917570
Номер производителя: 7-1393788-3Производитель: TE Connectivity
Цена за шт.
1353.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Miniature Relay P2 V23079 Series

From TE Connectivity, the P2 V23079 Series of standard telecom relays are high sensitivity, resulting in a low power consumption. Slimline and low profile, P2 V23079 Series signal relays are ideal for when space saving is a priority.

Features and Benefits:

• 2 pole polarised telecom and signal relay
• Bifurcated contacts, gold plated
• Immersion cleanable, RTIII, IP67
• V-0 flammability classification
• Insulation resistance at 500Vdc >10⁹Ω
• Surge capability meets Telcordia TR-NWT-001089 (2 / 10 μs) and IEC 60950 (10 / 700 μs), 2000V between open contacts and 2500V between coil and contacts

Applications:

• Communications equipment (ringing and test access, PABX and VOIP)
• Consumer electronics (Set Top Boxes & HiFi)
• Office equipment
• Control equipment
• Medical equipment
• Automotive equipment

Approvals

UL

Техническая спецификация
pdfP2 Relay V23079 Data Sheet
Высота:
10.4мм
Глубина:
7.2мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
14.5мм
Изоляция катушка-контакт:
1.5кВ rms
Катушка напряжение:
5В пост. тока
Количество полюсов:
2
Коммутируемый ток:
2A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
220В пост. тока
Максимальный ток коммутации переменного тока:
5 A
Максимальный ток коммутации постоянного тока:
5 A
Материал контактов:
Золоченый
Мощность катушки:
140мВт
Применение:
Signal
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
14.5 x 7.2 x 10.4мм
Серия:
Axicom
Сопротивление катушки:
178Ω
Срок службы:
1 x 10⁷ Операций
Стопорящий:
Да
Тип клеммы:
PCB Pin
Тип монтажа:
Поверхностное крепление
