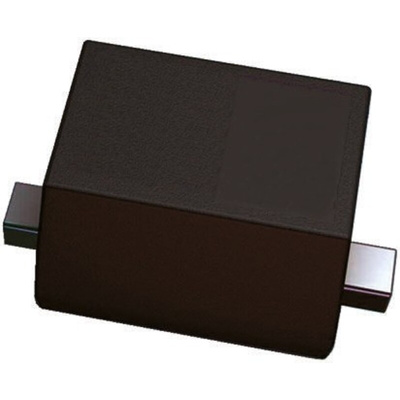

onsemi ESD5Z12T1G, Uni-Directional TVS Diode, 240W, 2-Pin SOD-523, Диод

7925580
Номер производителя: ESD5Z12T1GПроизводитель: onsemi
Цена за шт. (норма упаковки 100 шт)
27.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

240W Transient Voltage Suppressor Diode for ESD Protection

ON Semiconductor ESD5Z series is a micro transient voltage suppressor that is designed to protect voltage sensitive components from ESD and also transient voltage events. This device has excellent clamping capability a fast response time and low leakage ideal for ESD protection. Its compact size is great for space-saving where board space is at a premium.

Applications

Portable Devices

- Cellular Phones

- Digital Cameras

- Power Supplies

Standards

- IEC61000−4−2 Level 4 ESD Protection

- IEC61000−4−4 Level 4 EFT Protection

- ESD Rating of Class 3

Transient Voltage Suppressors, ON Semiconductor

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
0.7мм
Длина:
1.3мм
Защита от электростатических разрядов:
Да
Испытательный ток:
1мА
Количество контактов:
2
Количество элементов на чип:
1
Конфигурация диода:
Single
Максимальное напряжение фиксации:
25В
Максимальное обратное дистанционное напряжения:
12В
Максимальный импульсный пиковый ток:
9.6A
Максимальный обратный ток утечки:
10нА
Минимальное напряжение пробоя:
14.1В
Пиковое рассеяние мощности импульса:
240Вт
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
1.3 x 0.9 x 0.7мм
Тип монтажа:
Поверхностное крепление
Тип направления:
Однонаправленный
Тип упаковки:
SOD-523
Ширина:
0.9мм
