74LVC Family Logic Gates, Texas Instruments
Texas Instruments range of standard Logic Gates from the 74LVC Family of Low-voltage CMOS Logic ICs. The 74LVC Family use silicon gate CMOS technology and is designed to operate at 3.3V, allowing a significant reduction in power consumption when compared to 5V systems.
Operating voltage range: 1.65 to 3.6V
5V tolerant inputs
Compatibility: Input LVTTL/TTL, Output LVCMOS
Latch-up performance exceeds 250 mA per JESD 17
ESD protection exceeds JESD 22
74LVC Family
Техническая спецификация
ESD Control Selection Guide V1Вход триггера Шмитта:
Нет
Высота:
1.3мм
Длина:
3.05мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Количество контактов:
5
Количество элементов:
1
Логическая функция:

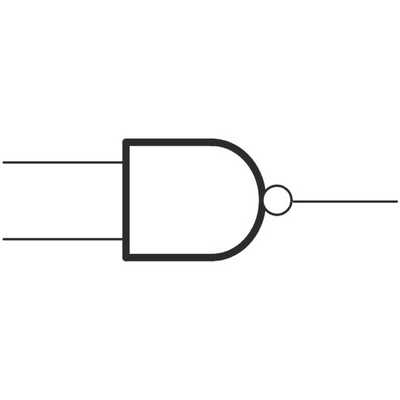

NAND
Максимальное время задержки распространения при максимальном CL:
4.3 нс при 5 В
Максимальный высокий уровень выходного тока:
-32мА
Максимальный низкий уровень выходного тока:
32мА
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
1.65 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
3.05 x 1.75 x 1.3мм
Семейство логики:
LVC
Тип входа:
CMOS, TTL
Тип выхода:
CMOS
Тип монтажа:
Поверхностное крепление
Тип упаковки:

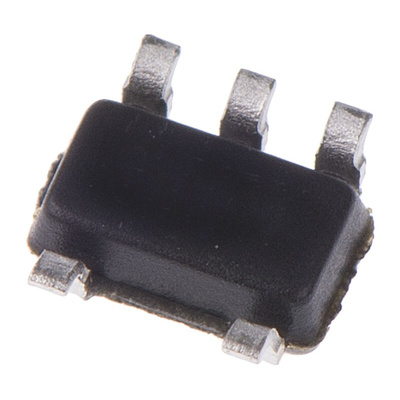

SOT-23
Ширина:
1.75мм
