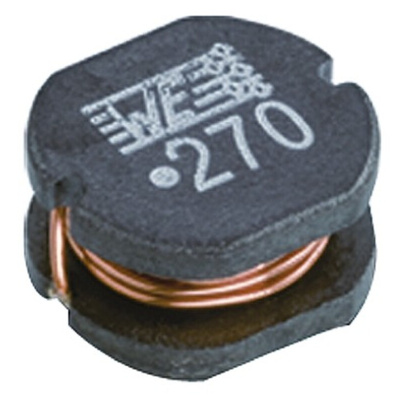

WE-PD2 Series Wire Wound Chokes
WE-PD2 Series Open frame SMD Power Inductors with a current capability of up to 14 Amps. Recommended for reflow soldering, the WE-PD2 Series inductors are suitable for use in the following applications: Switching regulators with low operating voltage (computer, laptop, mobile phones and pagers); Integrated DC/DC-converter; Perfectly suitable for switching regulators with extremely high efficiency
Wurth Non Standard SMT Inductors (Chokes)
Техническая спецификация
Inductor SMD shielded WE-PD 21054 560uH Data SheetEMC Filter for DC/DC Switching Controller Optimised - Application NoteInfluence of Control Loop by an Output Filter - ANP006B Application NoteNegative Input Resistance of Switching Regulators - Application NoteDirect Current Losses at the Output Filter of a Switching Controller - ANP009B Application Note8 Design Tips for Power Inductors from Wurth Elektronik - Application NoteВысота:
5.4мм
Глубина:
9мм
Длина:
10мм
Индукция:
560 мкГн
Литой:
Да
Максимальная частота собственных колебаний:
3МГц
Максимальное сопротивление постоянного тока:
1.9Ом
Максимальный постоянный ток:
390мА
Отклонение:
±20%
Рабочая температура - максимальная:
+125°C
Рабочая температура - минимальная:
-40°C
Размеры:
10 x 9 x 5.4мм
Серия:
WE-PD2
Упаковка/корпус:
1054
Экранированный:
Нет
