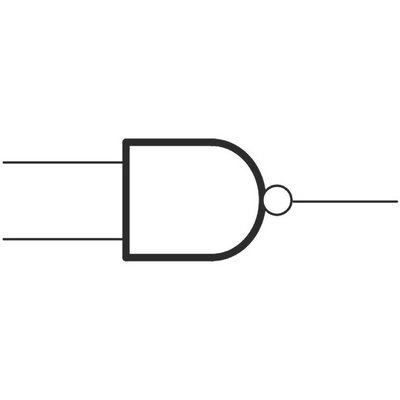

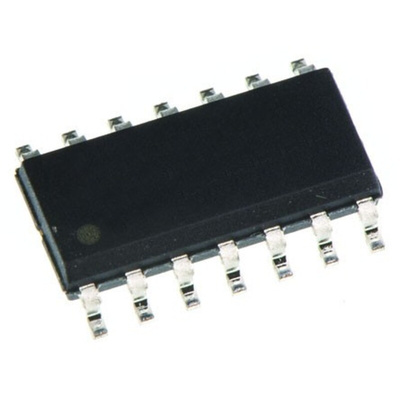

DiodesZetex 74AHC00S14-13, Quad 2-Input NAND Schmitt Trigger Logic Gate, 14-Pin SOIC, Логический вентиль

7988853
Номер производителя: 74AHC00S14-13Производитель: DiodesZetex
Цена за шт. (норма упаковки 25 шт)
113.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

74AHC Family, Diodes Inc

The 74AHC are an advanced high-speed series of CMOS devices from Diodes Inc. Suitable for general purpose, the logic ICs are compatible with a wide variety of applications. The Diodes Inc logic range also boasts mixed voltage environment capabilities and low power consumption. Various types available within the 74AHC range such as buffers, counters & shift registers, decoders & demultiplexers, standard logic gates and hex inverters.

Supply Voltage Range: 2.0V to 5.5V
Outputs Sink or Source 8mA at VCC: 4.5V
ESD Protection Exceeds JESD 22 - 200V Machine Model (A115-A) - 2000V Human Body Model (A114-A) - Exceeds 1000V Charged Device Model (C101C)
Latch-Up Exceeds 250mA per JESD 78, Class II

74AHC Family

Техническая спецификация
pdf74AHC00 Quadruple 2-input NAND Gates Data Sheet
pdfESD Control Selection Guide V1
Вход триггера Шмитта:
Да
Высота:
1.48мм
Длина:
8.74мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Количество контактов:
14
Количество элементов:
4
Логическая функция:
NAND
Максимальное время задержки распространения при максимальном CL:
14.5 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-4мА
Максимальный низкий уровень выходного тока:
8мА
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
8.74 x 3.99 x 1.48мм
Семейство логики:
AHC
Тип входа:
Schmitt Trigger
Тип выхода:
Push-Pull
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Ширина:
3.99мм
