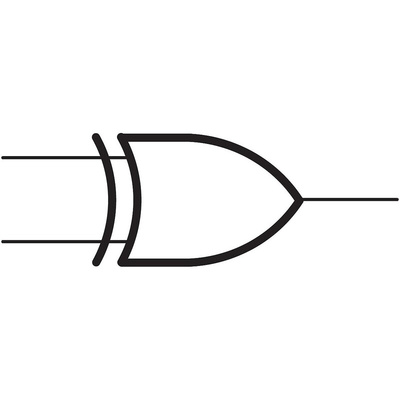

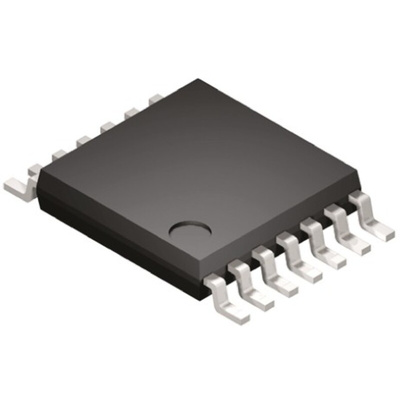

DiodesZetex 74AHC86T14-13, Quad 2-Input XOR Schmitt Trigger Logic Gate, 14-Pin TSSOP, Логический вентиль

7988910
Номер производителя: 74AHC86T14-13Производитель: DiodesZetex
Цена за шт. (норма упаковки 25 шт)
33.00 руб. (С НДС) *
Количество 25+ 125+ 250+ 1250+ 2500+
Цена 33.00 руб. 27.00 руб. 24.00 руб. 21.00 руб. 18.00 руб.

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

74AHC Family, Diodes Inc

The 74AHC are an advanced high-speed series of CMOS devices from Diodes Inc. Suitable for general purpose, the logic ICs are compatible with a wide variety of applications. The Diodes Inc logic range also boasts mixed voltage environment capabilities and low power consumption. Various types available within the 74AHC range such as buffers, counters & shift registers, decoders & demultiplexers, standard logic gates and hex inverters.

Supply Voltage Range: 2.0V to 5.5V
Outputs Sink or Source 8mA at VCC: 4.5V
ESD Protection Exceeds JESD 22 - 200V Machine Model (A115-A) - 2000V Human Body Model (A114-A) - Exceeds 1000V Charged Device Model (C101C)
Latch-Up Exceeds 250mA per JESD 78, Class II

74AHC Family

Техническая спецификация
pdf74AHC86 Quadruple 2-input EXCLUSIVE OR Gates Data Sheet
pdfESD Control Selection Guide V1
Вход триггера Шмитта:
Да
Высота:
1.05мм
Длина:
5.1мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Количество контактов:
14
Количество элементов:
4
Логическая функция:
XOR
Максимальное время задержки распространения при максимальном CL:
18.5 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-4мА
Максимальный низкий уровень выходного тока:
8мА
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
5.1 x 4.5 x 1.05мм
Семейство логики:
AHC
Тип входа:
Schmitt Trigger
Тип выхода:
Push-Pull
Тип монтажа:
Поверхностное крепление
Тип упаковки:
TSSOP
Ширина:
4.5мм
