74HC Family, DiodesZetex
The 74HC family by DiodesZetex is made up of high-speed logic devices that use CMOS circuitry. It is a series of general purpose logics ICs with low power consumption. A variety of types are available including standard logic gates, hex inverters, buffers, decoders & demultiplexers, Schmitt trigger inverters, counters & shift registers.
Supply Voltage Range: 2 V to 6 V
Sinks or Sources 4 mA at VCC: 4.5 V
CMOS Low Power Consumption
ESD Protection Exceeds JESD 22 - 200V Machine Model (A115-A)- 2000V Human Body Model (A114-A) - Exceeds 1000V Charged Device Model (C101C)
74HC Family
Техническая спецификация
74HC05 Hex Inverter with Open Drain Outputs Data SheetESD Control Selection Guide V1Вход триггера Шмитта:
Да
Высота:
1.05мм
Длина:
5.1мм
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
14
Количество элементов на чип:
6
Логическая функция:
Инвертор
Максимальное время задержки распространения при максимальном CL:
125 нс при 50 пФ
Максимальный низкий уровень выходного тока:
5.2мА
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
5.1 x 4.5 x 1.05мм
Семейство логики:
HC
Тип входа:
Schmitt Trigger
Тип выхода:
Open Drain
Тип монтажа:
Поверхностное крепление

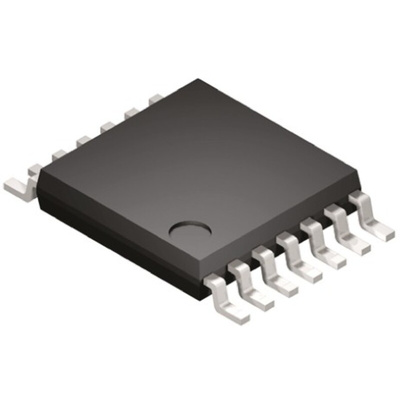

Тип упаковки:
TSSOP
Ширина:
4.5мм
