74HC Family, DiodesZetex
The 74HC family by DiodesZetex is made up of high-speed logic devices that use CMOS circuitry. It is a series of general purpose logics ICs with low power consumption. A variety of types are available including standard logic gates, hex inverters, buffers, decoders & demultiplexers, Schmitt trigger inverters, counters & shift registers.
Supply Voltage Range: 2 V to 6 V
Sinks or Sources 4 mA at VCC: 4.5 V
CMOS Low Power Consumption
ESD Protection Exceeds JESD 22 - 200V Machine Model (A115-A)- 2000V Human Body Model (A114-A) - Exceeds 1000V Charged Device Model (C101C)
74HC Family
Техническая спецификация

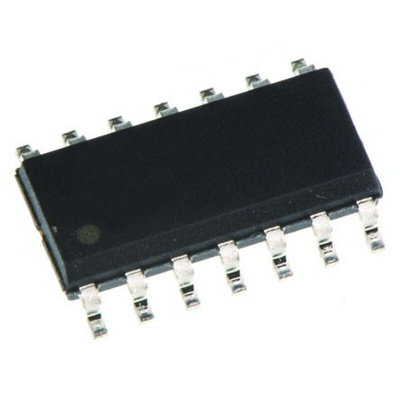

74HC86 Quadruple 2-input EXCLUSIVE OR Gates Data SheetESD Control Selection Guide V1Вход триггера Шмитта:
Да
Высота:
1.48мм
Длина:
8.74мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Количество контактов:
14
Количество элементов:
4
Логическая функция:
XOR
Максимальное время задержки распространения при максимальном CL:
135 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-4мА
Максимальный низкий уровень выходного тока:
5.2мА
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
8.74 x 3.99 x 1.48мм
Семейство логики:
HC
Тип входа:
Schmitt Trigger
Тип выхода:
Push-Pull
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Ширина:
3.99мм
