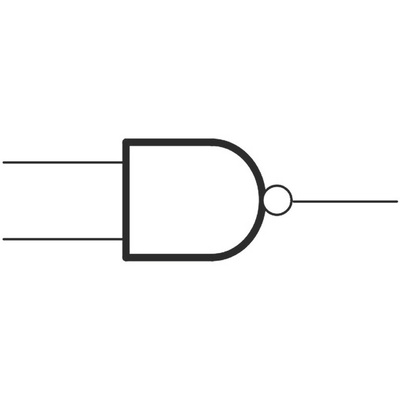

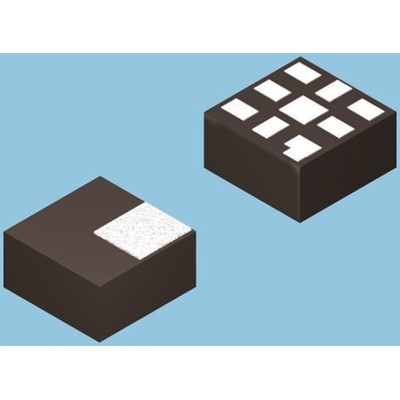

onsemi NC7WP00L8X, Dual 2-Input NAND Logic Gate, 8-Pin MicroPak, Логический вентиль

8061123
Номер производителя: NC7WP00L8XПроизводитель: onsemi
Цена за шт. (норма упаковки 20 шт)
27.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

TinyLogic ULP, Fairchild Semiconductor

TinyLogic Family, Fairchild Semiconductor

Fairchild’s TinyLogic® family consists of a broad spectrum of high speed, low power, CMOS single and dual gate logic functions in a choice of six space saving packages: SOT23-5, SC70 6-lead, US8 8-lead, and MicroPak 6 and 8 terminal leadless packages.

Reduces routing complexity
Allows shorter metal traces to minimise EMI generation
Prevents unnecessary power consumption from unused gates
HS and HST family intended for 5V or very low speed applications
UHS family ideal for high speed, low voltage operation
ULP family ideal for extremely high speed low voltage operation
ULPA family ideal for low power consumption, low voltage operation

Техническая спецификация
pdfNC7WP00, TinyLogic ULP Dual 2-Input NAND Gate Data Sheet
pdfESD Control Selection Guide V1
Вход триггера Шмитта:
Нет
Высота:
0.5мм
Длина:
1.6мм
Испытательное состояние задержки распространения:
30пФ
Количество входов за проход:
2
Количество контактов:
8
Количество элементов:
2
Логическая функция:
NAND
Максимальное время задержки распространения при максимальном CL:
43нс
Максимальный высокий уровень выходного тока:
-2.6мА
Максимальный низкий уровень выходного тока:
2.6мА
Напряжение питания - максимальное:
3.6 В
Напряжение питания - минимальное:
0.9 В
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
1.6 x 1.6 x 0.5мм
Семейство логики:
TinyLogic ULP
Тип входа:
CMOS
Тип выхода:
CMOS
Тип монтажа:
Поверхностное крепление
Тип упаковки:
MicroPak
Ширина:
1.6мм
