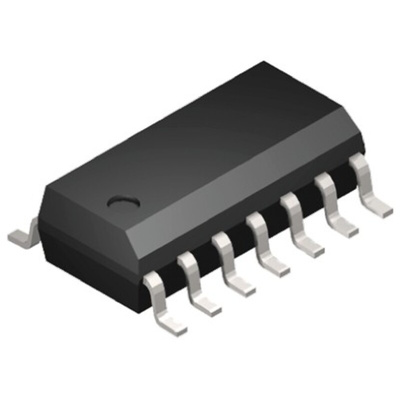

onsemi MC74HC74ADR2G Dual D Type Flip Flop IC, LSTTL, 14-Pin SOIC

8061646
Номер производителя: MC74HC74ADR2GПроизводитель: onsemi
Цена за шт. (норма упаковки 50 шт)
124.80 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

74HC Family, ON Semiconductor

High-Speed CMOS Logic
Operating Voltage: 2 to 6 V
Compatibility: Input CMOS, Output CMOS

High-Performance Silicon-Gate CMOS, The MC574HC74A is identical in pin out to the LS74. The device inputs are compatible with standard CMOS outputs, with pullup resistors, they are compatible with LSTTL outputs. This device consists of two D flip-flops with individual Set, Reset, and Clock inputs. Information at a D-input is transferred to the corresponding Q output on the next positive going edge of the clock input. Both Q and Qbar outputs are available from each flip-flop. The Set and Reset inputs are asynchronous.

Output Drive Capability: 10 LSTTL Loads
Outputs Directly Interface to CMOS, NMOS, and TTL
Operating Voltage Range: 2.0 to 6.0 V
Low Input Current: 1.0 mA
High Noise Immunity Characteristic of CMOS Devices
Chip Complexity: 128 FETs or 32 Equivalent Gates

74HC Family

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
1.5мм
Длина:
8.75мм
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
14
Количество элементов на чип:
2
Логическая функция:
D Type
Максимальное время задержки распространения при максимальном CL:
160 нс при 50 пФ
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Полярность:
Инвертирующий, Неинвертирующий
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
8.75 x 4 x 1.5мм
Семейство логики:
74HC
Тип входа:
CMOS
Тип выхода:
LSTTL
Тип выходного сигнала:
Дифференциальный
Тип монтажа:
Поверхностное крепление
Тип синхронизации:
Positive Edge
Тип упаковки:
SOIC
Установить/Сбросить:
Да
Ширина:
4мм
