74HC Family, ON Semiconductor
High-Speed CMOS Logic
Operating Voltage: 2 to 6 V
Compatibility: Input CMOS, Output CMOS

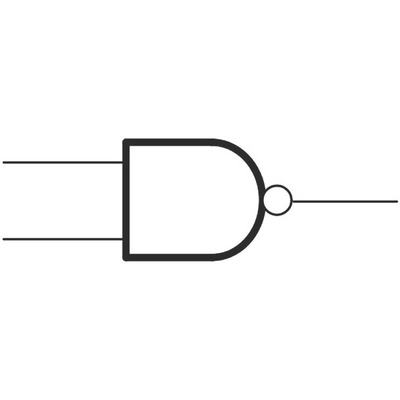

Quad 2 Input NAND Gate. High Performance Silicon Gate CMOS. The MC74HC00A is identical in pinout to the LS00. The device inputs are compatible with Standard CMOS outputs, with pullup resistors, they are compatible with LSTTL outputs.
Output Drive Capability: 10 LSTTL Loads
Outputs Directly Interface to CMOS, NMOS and TTL
Operating Voltage Range: 2 to 6 V
Low Input Current: 1 μA
High Noise Immunity Characteristic of CMOS Devices
Chip Complexity: 32 FETs or 8 Equivalent Gates
PbFree Packages are Available
74HC Family
Техническая спецификация
DatasheetESD Control Selection Guide V1Вход триггера Шмитта:
Нет
Высота:
1.5мм
Длина:
8.75мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Количество контактов:
14
Количество элементов:
4
Логическая функция:
NAND
Максимальное время задержки распространения при максимальном CL:
110 нс при 50 пФ
Максимальный высокий уровень выходного тока:
5.2мА
Максимальный низкий уровень выходного тока:
5.2мА
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
8.75 x 4 x 1.5мм
Семейство логики:
LS
Тип входа:
CMOS
Тип выхода:
LSTTL
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Ширина:
4мм
