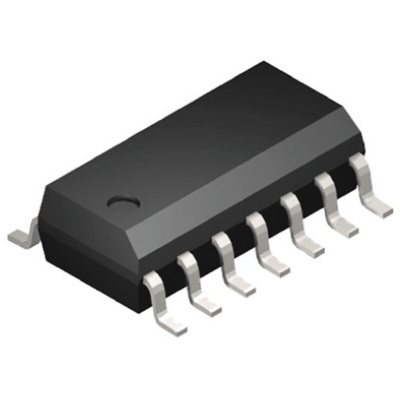

MC74VHC00DR2G, onsemi MC74VHC00DG, Quad 2-Input NAND Logic Gate, 14-Pin SOIC, Логический вентиль

8063876
Номер производителя: MC74VHC00DR2GПроизводитель: onsemi
Цена за шт. (норма упаковки 50 шт)
117.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

74VHC Family, ON Semiconductor

Advanced 74VHC High-Speed silicon-gate CMOS logic family products from ON Semiconductor offering high speed operation similar to equivalent Bipolar Schottky TTL, whilst maintaining the advantage of CMOS low power dissipation.

Advanced high-speed low-power CMOS logic
Operating Voltage Range: 2.0 to 5.5V
7V tolerant inputs

74VHC Family

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Вход триггера Шмитта:
Нет
Высота:
1.5мм
Длина:
8.75мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Количество контактов:
14
Количество элементов:
4

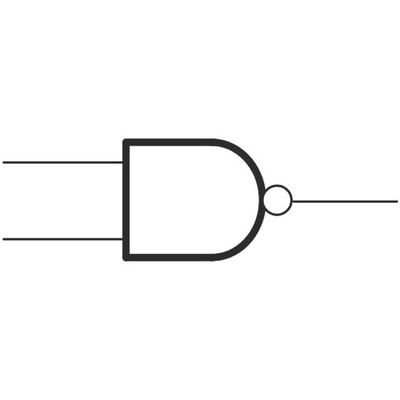

Логическая функция:
NAND
Максимальное время задержки распространения при максимальном CL:
14.5 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-8мА
Максимальный низкий уровень выходного тока:
8мА
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
8.75 x 4 x 1.5мм
Семейство логики:
VHC
Тип входа:
CMOS
Тип выхода:
Buffer, Single Ended
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Ширина:
4мм
