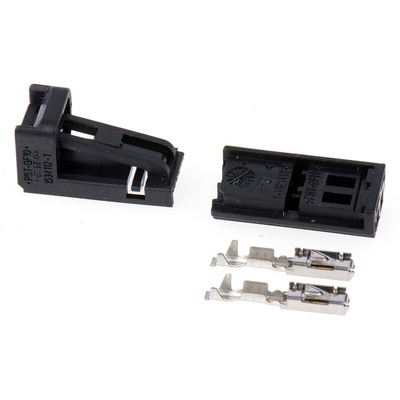

MSD/HVIL, TE Connectivity Manual Service Disconnect Terminal kit Socket, Разъем

8086787
Номер производителя: MSD/HVILПроизводитель: TE Connectivity
Цена за шт.
1017.00 руб. (С НДС) *
Количество 10+ 25+ 50+
Цена 975.00 руб. 936.00 руб. 843.00 руб.

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

AMP+ Manual Service Disconnect Connectors

TE Connectivity AMP+ manual service disconnect is designed to protect service technicians and emergency response teams when working with the high voltages found in electrical vehicle systems. Utilising a two stage lever to open the HVIL circuit prior to separation of high voltage contacts. The EV connector is touch proof and tool free, ideal for high voltage battery pack to pack interconnection.

Thumb activated 2 stage lever
Up to 50 mating cycles
Fuse rating up to 350A
Voltage rating up to 700Vdc
IP6K9K rated
No tool required to un-mate
Current rating determined by fuse selection
2x Integrated internal HVIL

Note

808-6787 is a terminal kit.

Approvals

USCAR-2, USCAR-37, IEC 60529, RoHS

TE Connectivity AMP+

Техническая спецификация
pdfAMP+ MSD Data Sheet
Встречающиеся стандарты:
RoHS
Для использования с:
808-6768 and 808-6762
Кол-во контактов:
4
Ориентация:
Прямой
Применения:
HV Battery Back to Back
Рабочая температура - максимальная:
+60°C
Рабочая температура - минимальная:
-40°C
Рабочее напряжение:
700В
Род контакта:
Female
Серия:
AMP+ MSD
Степень защиты IP:
IP2xb (Unmated), IP6k9k (Mated), IPX7 (Mated)
Тип защелкивания:
Thumb Actuated-2 Stage Lever Assist
Тип коннектора:
Ручное отключение службы
Тип разъема:
Female
Цвет:
Оранжевый
